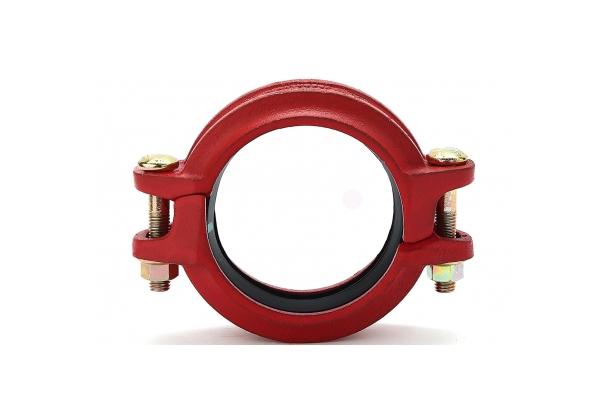

GP 고정식커플링 페인트
모델명
시리즈
GP-Joint (커플링)
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
제품 상세스펙
| Nominal size | OD | Work pressure | End Load | X | Y | Z | Bolts Size | Approx.Wt.Ea. |
|---|---|---|---|---|---|---|---|---|
| A(inch) | mm | Psi(kgf/cm2) | kN | mm | mm | mm | mm | kg |
| 50(2) | 60.5 | 300(21) | 5.91 | 85 | 128 | 47 | M10*50 | 0.8 |
| 65(2½) | 76.3 | 300(21) | 9.41 | 100 | 147 | 48 | M10*55 | 1.1 |
| 80(3) | 89.1 | 300(21) | 12.84 | 113 | 161 | 48 | M10*55 | 1.2 |
| 100(4) | 114.3 | 300(21) | 21.23 | 143 | 195 | 53 | M10*60 | 1.6 |
| 125(5) | 139.8 | 300(21) | 31.71 | 170 | 230 | 53 | M12*75 | 2.3 |
| 150(6) | 165.2 | 300(21) | 44.29 | 198 | 259 | 52 | M12*75 | 2.6 |
| 200(8) | 216.3 | 300(21) | 76.02 | 253 | 321 | 59 | M20*110 | 4.6 |
| 250(10) | 267.4 | 300(21) | 116.12 | 312 | 402 | 63 | M20*120 | 5.9 |
| 300(12) | 318.5 | 300(21) | 164.84 | 362 | 457 | 64 | M20*120 | 7.8 |
