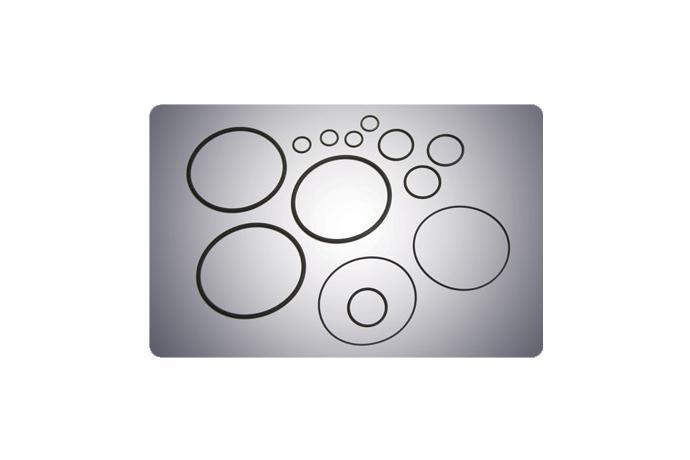

O-RING은 가장 기본적인 씰(Seal)로서, 홈에 조립되어 습동면과 압착에 의해 접촉되면서 반발탄성에 의하여 밀폐력을 가집니다. 아래 그림에서와 같이 첫째는 피스톤이나 로드씰처럼 내경과 외경면에 압착되는 반경방향 씰(Radial Seal)이 있고, 둘째는 위와 아랫면이 서로 압착되는 축방향씰(Axial Seal 혹은 面씰: Face Seal)이 있습니다.O-RING은 조립과 동시에 압착되어 자동적으로 밀폐력이 형성되며 특히 고정용일 경우 수명이 길어집니다.
고정용(Static Seal) : 씰링 면(Sealing surface)의 방향에 따라 축방향(Axial)씰, 반경방향(Radial)씰
운동용(Dynamic Seal) : 회전용(Rotary), 왕복운동용(Reciprocating), 진동용(Oscillating)
재질(Materials) | NBR, HNBR, EPDM,Silicone,FPM(Viton),Kalrezⓡ, CR고무 등 온도, 사용매체 등에 따라 적정한 재질을 선정 |
온도(Temperature) | -60℃~+343℃, 재질의 종류에 따라 다름(내열성) |
유체(Fluid Sealed) | 액체, 기체의 종류에 따라 알맞은 재질 선정(내유성,내화학성) |
압력(Pressure) | 고정용일 경우, 100bar 이내(Back-up Ring 없이), 100bar 이상(Back-up Ring 사용)운동력일 경우, 50bar 이내(Back-up Ring 없이), 50bar 이상(Back-up Ring 사용) |
속도(Speed) | 왕복운동 최대 0.5m/s, 회전운동 최대 0.5m/s |
