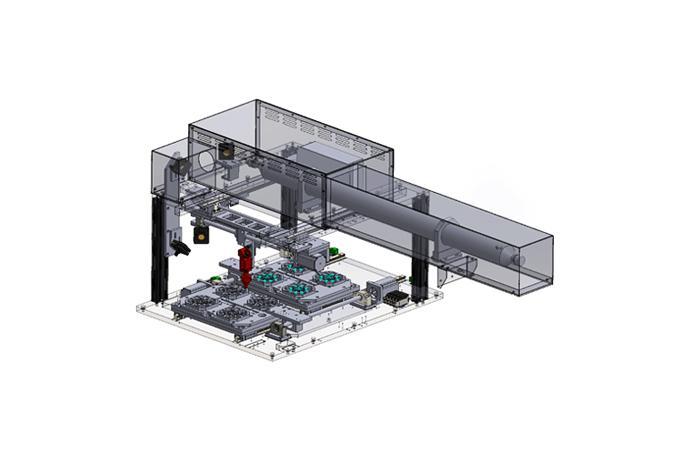

TV 확산렌즈 및 비구면 렌즈 정밀광공학 렌즈 사출가공시 게이트 커팅은 자동화 조립및 광학렌즈의 품질에 큰 영항을 끼칩니다.
이레이저는 현재 게이트 길이 0.2mm ±0.05 mm 수준에서 열화상이나 분진 없는 커팅이 가능합니다.
또한 사출기 1대당 1대 대응은 물론 사출기 2대당 레이저커팅기 1대도 구현이 가능합니다.
특장점은 저렴한 DC타입 CO2 Laser를 적용함으로 년간 유지비가 매우 저렴한 것이 큰 장점이며 기타 유지보수 비용 또한 저렴합니다.
집진기가 기본 장착으로 분진 발생시 즉시 흡입하는 구조이며 기존 컨베어 등 물류 자동화 시스템과 연동도 가능합니다. 기타 비젼 테스트 장비와 연동하면 획기적인 인건비 절감이 가능하며 PC를 통한 가공데이터 변경이 용이하여 가공제품 모델 변경시 하부 지그만 변경하면 추가 비용 없이 모델 변경이 가능합니다.
ㆍ가공범위 | 300 X 300mm (주문제작가능) |
---|---|
ㆍcutting 오차 범위 | 0.2mm±0.05 |
ㆍ분해도 | 0.025mm |
ㆍRepeat Precision | 0.01mm |
ㆍCAM 프로그램 | E-Laser Cut 8.0 |
ㆍ레이저 | CO2 Laser (DC glass tube 150W급) |
ㆍ데이터 명령어 | PLC프로그램, 내부 전용언어 |
ㆍ전원공급 | AC 380V 3P 60Hz |
ㆍ드라이브 시스템 | Servo motor & Ball screw |
