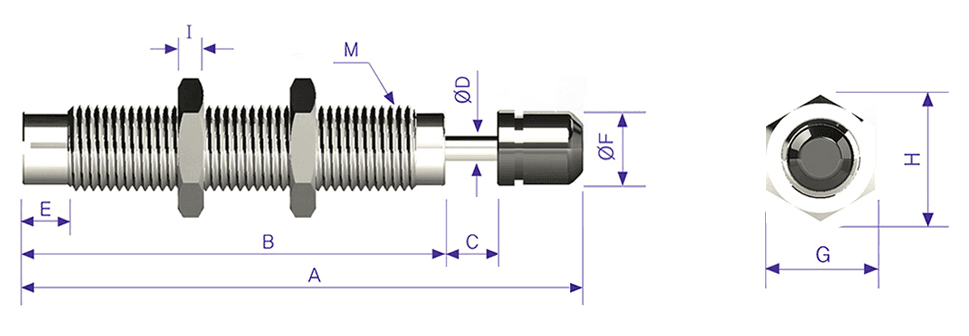

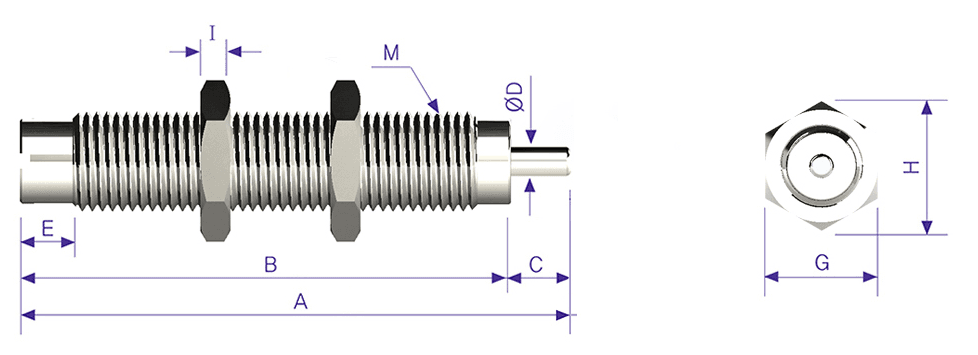

Dimensions
Model | Stroke | A | B | C | ØD | E | F | ØG | H | I | J | M/K |
SCA1006B | 6 | 57 | 41 | 6 | 3 | 5 | 3 | 8.8 | 3 | 14.16. | M10×1.0P |

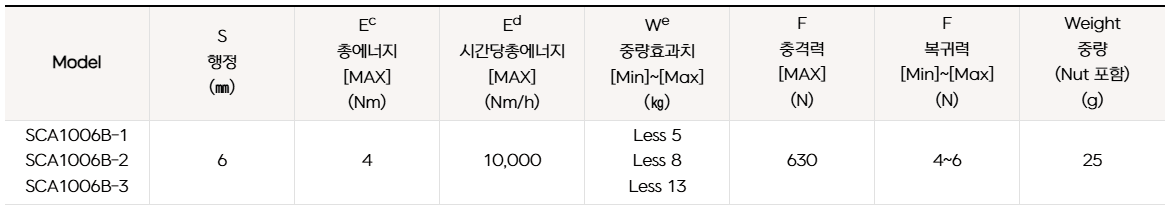

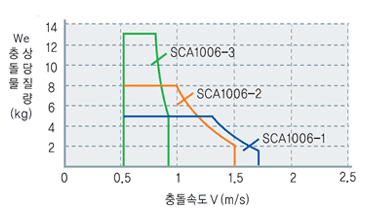

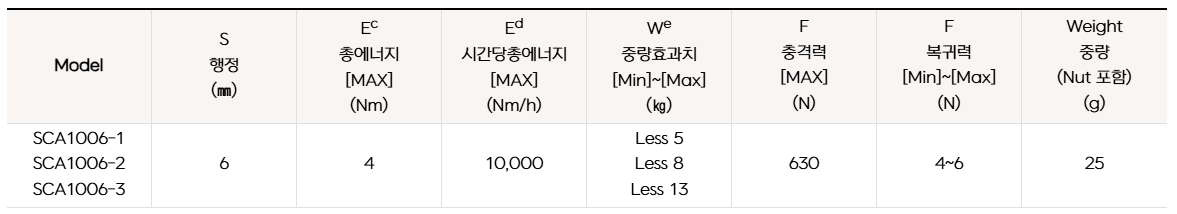

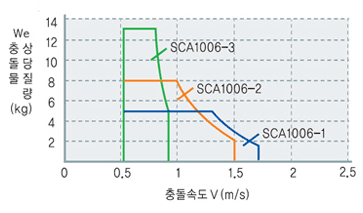

Capacity Chart
Model | S Stroke 행정 | E c Total Energy 총에너지 [Max] (Nm) | E d Total Energy per hour시간당총에너지 [Max] (Nm/h) | W e Effective Weight중량효과치 [Min][Max] (Kg) | F Shock Force충격력 [Max] (N) | F Return Force복귀력 [Min][Max] (N) | Weight 중량(g) |
SCA1006-1 SCA1006-2 SCA1006-3 | 6 | 4 | 10,000 | Less 5 Less 8 Less 13 | 630 | 4~6 | 25 |
SCA1008-1 | 8 | 5 | 11,000 | Less 6 Less 10 Less 15 | 700 | 4~6 | 30 |
Technical Data
피스톤 rod: 특수강
