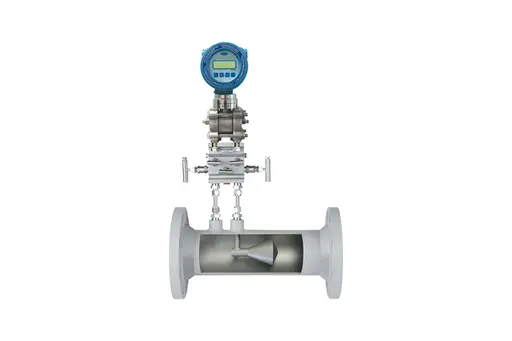

HFV Series는 차압 (differential pressure)을 이용하여 유량제어 및 다양한 유체를 측정하는 유량계이며 정확하고 반복성이 우수하며 효율적인 비용으로 계측을 할 수 있다.
HFV Series는 다양한 프로세스 환경에서 동작하도록 설계되었으며 광범위한 측정범위 적용에 이상적인 제품이다. HFV Series는 Cone의 유체역학적인 모양 때문에 유량측정에 있어서 기존 틀을 벗어난 고유한 솔루션을 가지고 있다.
차압측정 원리
관로의 단면적이 직경의 축소 또는 차압생성소자에 의해 줄어들면 이 부분을 흐르는 유체의 유속은 증가하고 (연속방정식), 압력은 감소하며(베루누이 방정식) 차압이 생성된다 (오른쪽 그림참조)
차압(DP)과 유량(Qv)은
교정 및 유출계수 (Cd)의 산출
하이트롤에서 생산하고 공급하는 모든 HFV-Series는 유량계의 성능을 확인 할 수 있도록 유출계수(Cd)를 산출하기 위해 물을 이용하여 당사 액체유량교정 시스템에서 교정을 수행한다.
기본 공식
1.0 유효단면적 (At), 접근속도계수(E), 면적비(β)는 다음과 깉이 정의된다.
2.0 체적유량은 다음과 같이 정의한다.
유량계 구성
HFV Series는 아래와 같이 주요 세부분으로 구성되어 있다.
- 유량계 몸체
플렌지 타입, 스크류 타입, 웰딩 타입
- 콘 어셈블리
플레이트를 용접하거나 환봉을 기계 가공하여 만들며 Cone Meter 중앙에 위치한다.
- 압력탭
차압을 읽기 위한 상류의 Wall탭(High Pressure)과 Cone과 연결된 하류의 탭(Low Pressure)
HFV Series는 액체, 기체, 증기, 오일등 다양한 유체를 측정하기 위한 요구조건등을 만족시키기 위해 C.S, 스테인레스 스틸, 하스텔로이, 듀플렉스 등 다양한 재질로 제작이 가능하다.
유량 측정 시스템의 구성
| 비압축성 유체의 측정 | 압축성 유체의 측정 |
|
1. HFV-Sereis 유량 소자 2. 3-Way 또는 5-Way 매니폴드 밸브 3. 차압 트랜스미터 4. 플로우 컴퓨터 또는 플로우 인디게이터 |
1. HFV-Sereis 유량 소자 2. 3-Way 또는 5-Way 매니폴드 밸브 3. 차압 트랜스미터 4. 플로우 컴퓨터 또는 플로우 인디게이터 5. 압력 트랜스미터 6. 온도 센서 (Pt100Ω) 또는 온도 트랜스 미터 |
 |
|
제품 사양
압력탭 방향
제품치수
액체유량의 측정범위(참조용)
가스유량의 측정범위(참조용)
