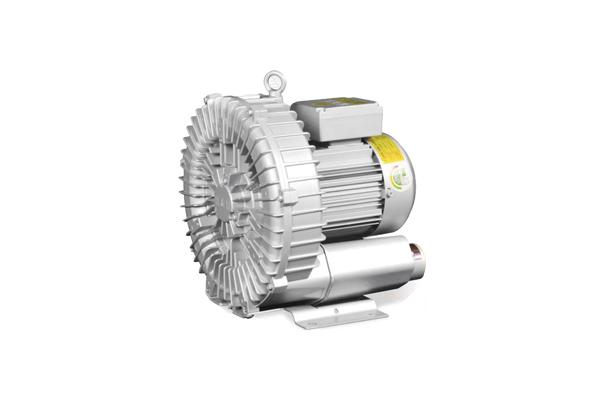

HRB-200, HRB-200MP Three Phase [3Ø]
- 외형치수는 ± 5mm 이내로 관리됩니다.
- 성능 개선을 위하여 사전 고지없이 외형이 변경될 수 있습니다.
Performance & Specifications
MH 시리즈는 국내 에너지 소비효율 인증제품으로, 60Hz에서만 적용됩니다.
| HRB-200MP | HRB-200 | ||||
50Hz | 60Hz | 50Hz | 60Hz | |||
상 PHASE | 3 | 3 | ||||
모터 MOTOR | HP | - | 1.2 | 1.0 | 1.2 | |
Kw | - | 0.93 | 0.75 | 0.93 | ||
토출 PRESSURE | mmAq | - | 1300 | 1300 | 1300 | |
흡입 VACUUM | mmAq | - | 1200 | 1200 | 1200 | |
최대풍량 MAX . AIR FLOW | ㎥/min | - | 2.9 | 2.3 | 2.9 | |
전류 CURRENT | 220V | A | - | 4.2 | 4.0 | 4.2 |
380V | A | - | 2.4 | 2.3 | 2.4 | |
소음 SOUND LEVEL | dB(A) | 66 | 66 | |||
재질 MATERIAL | IMPELLER | Aluminum | Aluminum | |||
CASING | Aluminum | Aluminum | ||||
베어링 BEARING | FRONT | 6204ZC3 | 6204ZC3 | |||
MIDDLE | - | - | ||||
REAR | 6203ZZC3 | 6203ZZC3 | ||||
무게 WEIGHT | Kg | 18 | 18 | |||
기동계급 STARTING CLASS | K | K | ||||
절연계급 INSULATION CLASS | F | F | ||||
- 상기 특성은 온도20 °C, 기압 1,013mbar의 표준 상태를 기준으로 표시된 값 입니다.
- 각 특성치의 허용하는 범위는 ±10%입니다.
- 소음은 흡, 토출구를 완전 개방 후 1.5m거리에서측정한 수치입니다.
- 내부식성 처리, 방폭형 모터 사용등 별도의 처리를 요하는 제품에 대해서는 문의 바랍니다
Performance Curve
- 곡선의 아랫부분을 포함한 곡선상에서는 연속운전이 가능하나 정격 압력 근처에서의 연속운전은 과열에 의한 모터소손의 염려가 있으므로 릴리프 밸브의 설치 등 적절한 대책이 필요합니다.
- 곡선상 특성치의 허용오차는 ±10% 입니다.
