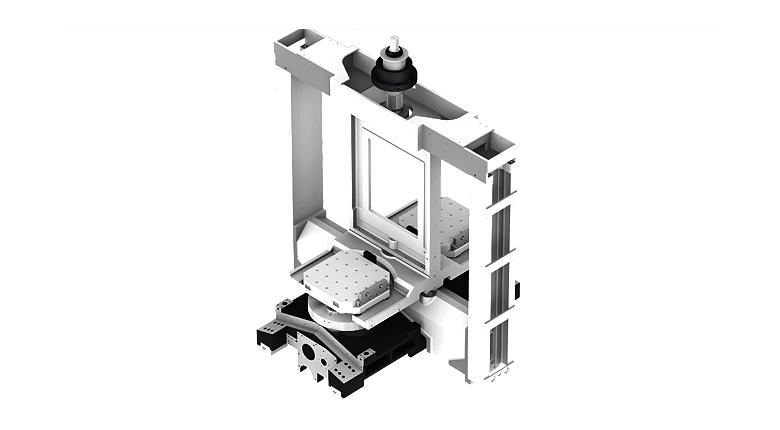

안정적 구조의 역T형 베드 설계
전축 60m/min의 동급 최고의 급이송속도 실현

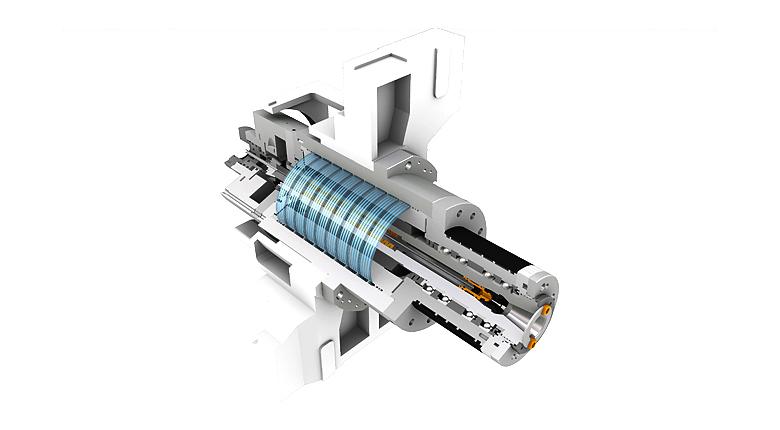

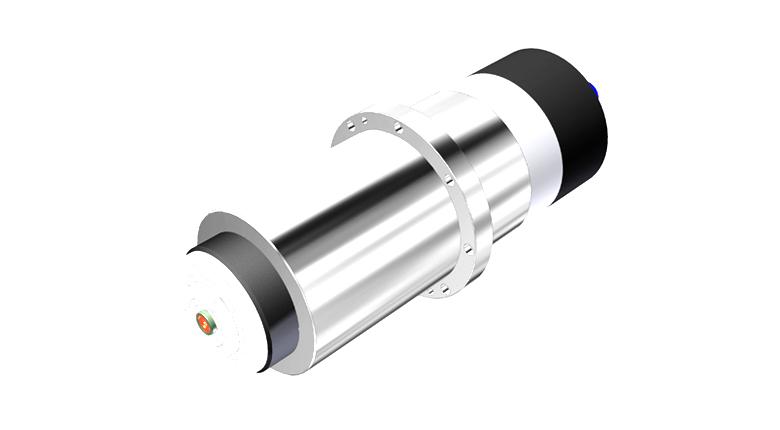

강력절삭 광역 정출력 Built-in 주축 적용

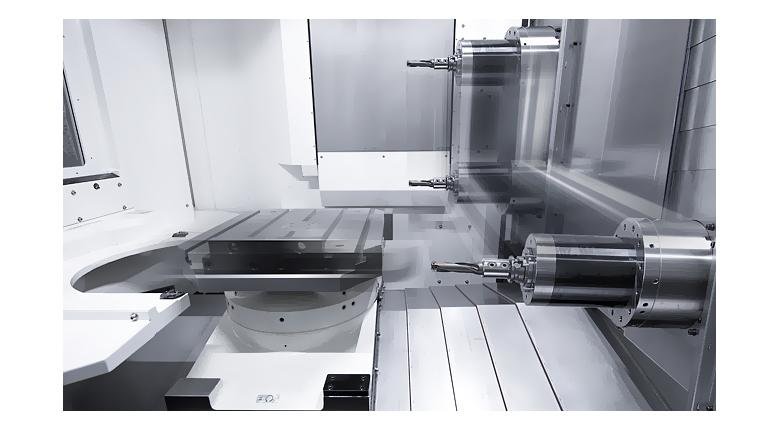

Rotary Turn 방식의 고속 APC 적용
Step Type 베드 구조로 가공정도 향상 (HS4000M | 5000M/50)
Servo Motor 구동 ATC & APC 적용 (HS4000M | 5000M/50)
Description | Unit | HS5000M-1P | HS5000M/50-1P | HS5000M/50 |
팔렛트 사이즈 | mm | 500×500 | 500×500 | 500×500 |
최대적재중량 | kgf | 800 | 800 | 800 |
주축 구동방식 | - | Built in | Built in | Built in |
주축 공구형식 | - | BBT40 | BBT50 | BBT50 |
주축 회전수 | r/min | 15,000 | 12,000 | 12,000 |
주축 출력 | kw | 25/22 | 45/25 | 45/25 |
주축 토크 | N.m | 167/95 | 623/305 | 623/305 |
최대이송거리(X/Y/Z) | mm | 850/700/750 | 850/700/750 | 850/700/750 |
급이송속도(X/Y/Z) | m/min | 60/60/60 | 60/60/60 | 60/60/60 |
슬라이드 방식(축) | - | LM | LM | LM |
공구보유수 | EA | 40 | 40 | 40 |
공구교환시간 (Chip To Chip) |
sec | 3.8 | 3.8 | 3.8 |
팔렛트 수량 | EA | 1 | 1 | 2 |
팔렛트 교환방식 | - | - | - | DIRECT TURN |
팔렛트 교환시간 | sec | - | - | 10 |
CNC | - | F31i | F31i | F31i |
