자동차 설비, 초정밀 용접설비, 측정검사설비 개발, 전자총 생산설비 제공
|
공정 |
설비명 |
설비개요 |
|
Glass Protection Process |

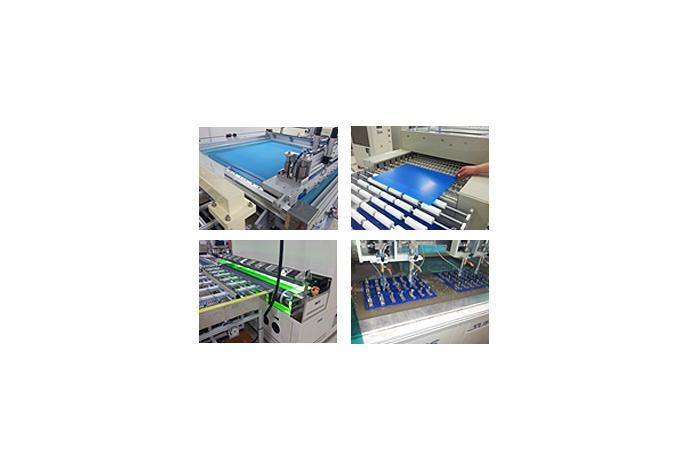

1.UV ink Printer |
원판 Glass 상, 하면에 보호용 UV Ink를 Silk Screen 방식으로 Printing하는 설비. |
|
2.UV ink Dryer |
UV ink Print에 의해 원판 Glass에 Printing한 보호용 UV Ink를 UV Curing하는 설비. |
|
|
3.UV In-line Conveyor |
UV Ink Printing system을 구성하는 Conveyor. "UV Ink Printer" 및 "원판 Glass Water Jet Cutter"에 Glass를 순차적으로 운송하는 설비이다. |
|
|
Glass Cutting Process |
4.원판 Glass Water-jet Cutter |
고압의 Water-jet과 금강사를 이용하여, |
|
5.Middle-sized Cleaner |
원판 Glass를 중판(370*470)으로 Cutting후, Cutting 과정에서 발생된 Glass 표면의 이물질을 Cleaning하는 설비. Glass 상, 하면에 순수를 공급하고 Brush로 이물질을 제거한다. |
|
|
6.Cell-sized Water-jet Cutter |
고압의 Water Jet과 금강사를 이용하여, Cell size로 Cutting하는 설비. 3~6개의 Glass를 적층하여 직선 및 곡선/Hole을 동시에 Cutting하는 최적의 생산성을 구현한다. |
|
|
7.Cell-sized Cleaner |
Cell Glass 상, 하면에 순수를 공급하여, Brush로 Particle을 제거한다. |
Water-jet Cutting System의 장점
- 기존 Scribing 절단으로는 불가능한 곡면 및 Hole 절단 → CNC Edge Grinding 가공시간 단축.
- 3~6개의 Glass를 적층하여 동신 Cutting → 대량 생산에 최적의 Cutting 방식.
- 자유로운 Cutting Line 가능으로 → Glass 손실율 최소화.
