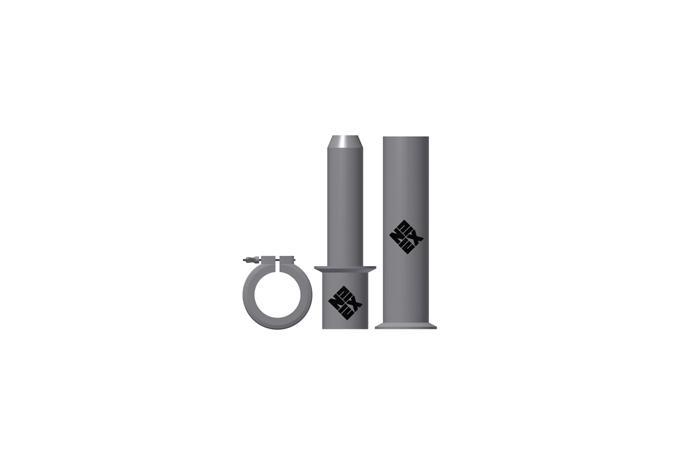

진공단열 커플링은 진공단열배관 간의 연결에 매우 적합하게 설계되었습니다.

배관의 연결은 한쪽의 male 와 다음 배관 구간의 female 파트 구성 되어집니다.

진공단열 커플링은 Hinged clamp, KF flange, O-ring등으로 구성되어 있으며 , 요구사항에 flange와 함께 볼트와 너트 체결로 사용됩니다. 진공단열 커플링을 사용하면, 배관 연결후 별도의 진공작업과 연결부위에 추가 용접작업 없이 접속이 가능함으로, 설치가 매우 빠르고 편리합니다.



Specification

Size : 8A~150A, Special Size
Design Pressure : ~ 30 Bar
Connection : Bayonet Coupling
Vacuum Welded Coupling
Fluid : Liquid  He, N2, O2, Ar, LNG etc
Design Temperature : ~ - 296 ℃
Vacuum : < 5*10-6torr 이하
