제품명
조관 라인
모델명
K TML Series
사이즈
-
중량
-
제품 상세 정보

­

­

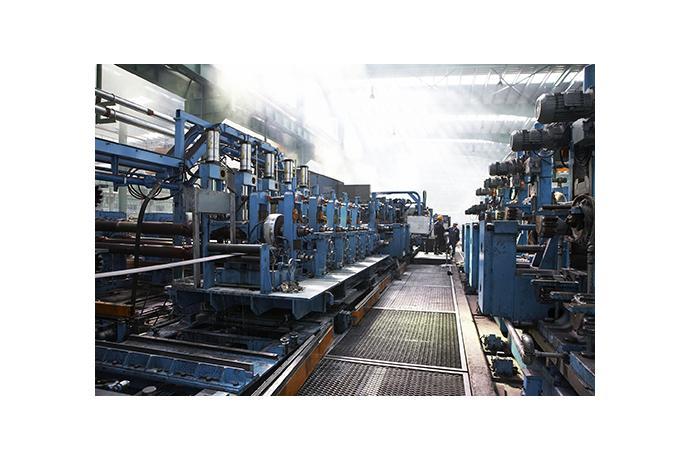

조관라인은 일정한 폭으로 슬리팅 된 코일(스켈프)을 이용하여 가구, 철 구조물, 계단의 핸드레일, 배관용 파이프, 열교환기 등에 사용되는 원형관, 사각관, 이형관을 연속적으로 생산할 수 있는 자동화 설비로 용접방식에 따라 전기저항용접(ERW) 방식, 티그용접 방식, 플라즈마-티그 방식 등으로 나뉘어집니다.


대략적인 생산공정은 하기와 같습니다.


1. 언코일링 감겨있는 스켈프를 풀어주는 공정.
2. 맞대기 용접 연속적인 조관 생산작업을 위하여 스켈프의 양 끝을 이어주는 공정.
3. 코일저장 이어진 스켈프들을 저장하여 원료투입 대기시간을 없애주는 공정.
4. 성형 일련의 성형툴에 스켈프를 통과시키면서 관의 형태로 성형하는 공정.
5. 용접 고주파 전기저항을 이용해 용접하는 공정.
6. 공냉 및 수냉 고주파, 열처리 공정 후 가열된 조직을 균일하게 하기 위한 냉각 및 수냉 과정.
7. 정형 관의 외경을 정확히 맞추기 위한 공정.
8. 절단 주문된 치수대로 절단하는 공정.
9. 교정 교정틈으로 통과되면서 관의 진직도가 확보되는 공정.
10. 관단절삭 절단된 면을 고객의 주문에 따라 면취하는 공정.
11. 수압시험 누수나 균열 등을 확인하는 과정.
12. 포장 주문된 수량대로 포장하는 공정.


KINDUS는 조관기의 전·후 설비뿐만 아니라 조관기 본체를 제작함에 있어 밀 스탠드 원칙에 충실하고 있으며, 제작공정 표준화 및 고정밀도를 유지함으로써 설비의 고급화 및 생산성 향상에 전력을 다하고 있습니다.


모델명 파이프 사이즈(인치) 외경(mm) 두께(mm)
K TML 10 1” 8.0 ~ 25.4 0.4 ~ 2.0
K TML 15 1” ~ 1-1/2” 12.7 ~ 38.1 0.6 ~ 2.4
K TML 20 2” 17.3 ~ 50.8 0.8 ~ 3.2
K TML 25 2” 21.7 ~ 60.5 0.8 ~ 3.6
K TML 30 2-1/2” 25.4 ~ 76.3 1.0 ~ 4.5
K TML 40 3” 34.0 ~ 89.1 1.0 ~ 4.5
K TML 50 4” 34.0 ~ 114.3 1.6 ~ 6.5
K TML 80 8” 89.1 ~ 219.1 3.2 ~ 12.7
K TML 120 12” 114.3 ~ 323.9 4.8 ~ 12.7
K TML 160 16” 168.3 ~ 406.4 4.8 ~ 16.0
K TML 200 20” 168.3 ~ 508.0 5.6 ~ 16.0
K TML 240 24” 219.1 ~ 610.0 6.0 ~ 19.0

(주)케이산업
조립식 샌드위치 판넬 생산라인 및 건축자재 생산설비 전문업체
(주)케이산업은, 1979년 한국에서 처음으로 조립식 샌드위치 판넬이 생산되기 시작된 이래, 생산 설비는 물론, 다양한 형상의 롤포밍 기계 설비를 포함하여 보다 실용적이고 편리하면서도 최상의 품질과 최고의 생산성을 갖춘 건축용 자재 생산설비의 보급을 목표로 설립되었습니다. 진보된 생산기술을 위한 끊임없는 연구와 노력을 계속해 온 (주)케이산업은 2003년, 마침내 국내 최초로 설계, 제작, 설치 및 시운전에 걸쳐 연속 우레탄 조립식 샌드위치 판넬 생산라인 전체설비의 국산화에 성공하여 국내외에 공급하였고, 2008년에는 국내 최초로 펜탄을 발포제로 사용하는 7컴포넌트 발포시스템을 포함한 전체길이 약 450m의 생산설비를 이 분야의 본고장인 유럽으로 역수출하는 쾌거를 이룩하며 선도적인 역할을 담당하며 국내시장은 물론 아시아, 북아프리카와 중동, 러시아와 CIS, 남미 및 유럽 을 기반으로 전세계에 걸쳐 인정받고 있습니다. 지난 20여년간 축적해온 다양한 경험과 노하우를 기반으로, 현재는 기계 설비 제작을 담당하고 있는 제 1공장(경기도 안산시)을 필두로 전 제조설비의 최신 자동화를 통해 샌드위치 판넬을 제조하는 제 2공장(경기도 화성시), 그리고 제 2공장에서 생산되는 다양한 종류의 건축 내·외장재용 샌드위치 판넬의 판매를 전담하고 있는 수직 계열화된 판매법인 (주)판넬테크(서울특별시)를 출범하여 운영하고 있습니다. 앞으로도 건축자재 생산 설비의 설계와 엔지니어링에서부터, 오래 전부터 건설현장에서 각광받고 있는 샌드위치 판넬의 제조 및 판매에 이르기까지 운영 전반에 걸쳐 고객과 함께 호흡하며 적극적이고 능동적인 관리시스템을 통하여 세계 어디에서든 보다 완벽한 서비스를 제공하기 위해 노력할 것이며, 어떠한 환경과 조건에서도 탁월한 성능을 발휘할 수 있는, 한 차원 높은 기계 설비와 신뢰받는 제품을 선보일 것 입니다.
