product Image

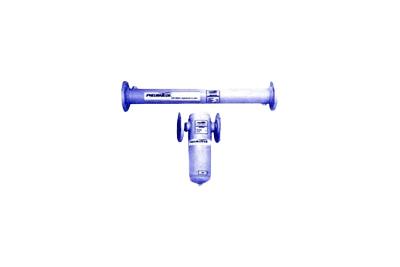

냉각장치 (수냉식 쿨러)
모델명
GWC-202
시리즈
압축공기 제습장치
자료
-
구매정보
provider logo
(주)금성하이텍

압축 공기 제습장치 전문업체, 압축 공기 에어 드라이어 및 관리 시스템

연락처
031-989-2700
이메일
best@ksair.co.kr
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
(주)금성하이텍[바로가기]
브랜드
-
SKU
134722
제품명
냉각장치 (수냉식 쿨러)
모델명
GWC-202, GWC-402, GWC-404, GWC-606, GWC-806, GWC-810, GWC-1006, GWC-1008, GWC-1210, GWC-1212, GWC-1610, GWC-1812, GWC-1818
사이즈
-
중량
-
제품 상세 정보

구조 및 특징

- SHELL IN TUBE FIXED TYPE

- 우수한 성능의 5-STEP SEPARATOR

- 완벽한 유수분을 효율적으로 배출

- DIRECT CONNECTION TYPE(STD)

- 높은 전열성을 위한 COPPER TUBE 및 BAFFLE

- 경제적인 운전 방식 (Cooling Water 소비량 및 Pressure Drop의 최소화 설계)



기본 설계 조건

- Maximum Air Pressure : 9.9kg/cm^2

- Maximum Air Entering Temperature : 205℃2

- Pressue Drop(Air) : 0.15kg/cm^2 or less2

- Pressue Drop(Water) : 0.35 ~ 0.5kg/cm^22

- Approach Temperature : 5 ~ 9 ℃



Option

- Water in Temperature : 27 ~ 29.5℃

- Cooling Water Usage : 0.6 ~ 0.88 GPM/100CMH

- Maximum Water Pressure : 9.9 kg/cm^2

- Maximum Shell Side Temperature : 65℃



Specification

Model Capacity (N㎥/7kg/㎠) Air
Connection
Water
Connection
Dimension
(L×W×H)

Separator
Model

Weight
(kg)
170℃ 120℃ 90℃
GWC-202 99 114 125 1"PT 1/2"PT 816×88×254 PNS-10 10.2
GWC-402 246 289 340 2"PT 3/4"PT 1048×165×610 PNS-20 44
GWC-404 467 578 663 2"PT 1"PT 1682×165×610 PNS-20F 96
GWC-606 952 1240 1478 3"PT 1"PT 2004×216×660 PNS-30 155
GWC-806 1657 2226 2515 4"PT 1-1/2"PT 2317×267×685 PNS-40 312
GWC-810 3286 4333 4877 4"PT 2"PT 3168×267×685 PNS-40 365
GWC-1006 4100 4680 5167 5"PT 2-1/2"FLG 2224×355×914 PNS-50 396
GWC-1008 5520 6240 6890 5"PT 2-1/2"FLG 3062×355×914 PNS-50 449
GWC-1210 7165 8100 8940 6"PT 3"FLG 3353×406×1041 PNS-60 692
GWC-1212 8479 9583 10580 8"PT 4"FLG 4390×457×1270 PNS-80 827
GWC-1610 11260 12729 14050 8"PT 5"FLG 3453×457×1270 PNS-80 1075
GWC-1812 15165 17144 18927 10"PT 6"FLG 4520×609×1775 PNS-100 1526
GWC-1818 22420 25350 27990 12"PT 6"FLG 6365×711×1900 PNS-120 2000

주. 상기 제작사양은 조건에 따라 변경될 수 있습니다.
