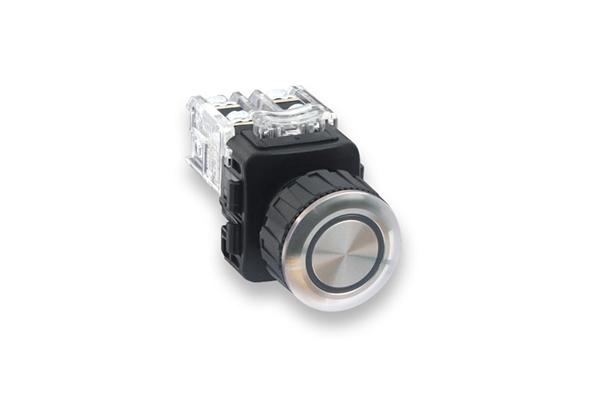

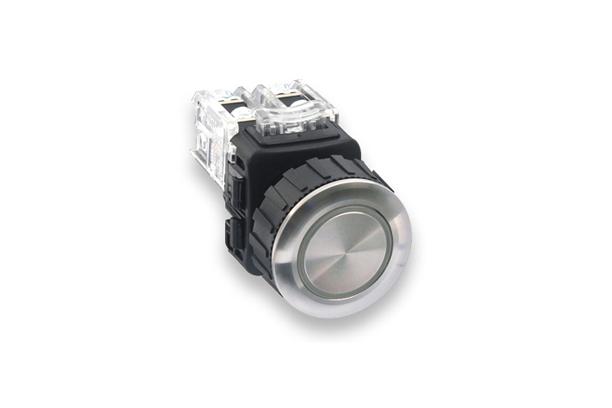

특징
1. 조작부와 접점부 상, 하 분리형으로 설계되었습니다.
2. 취부홀 ∅22, ∅25, ∅30으로 설계하였습니다,
3. 슬림형으로 판넬에서 2.5mm 돌출로 측면으로부터 걸림이 없습니다.
4. 스넵 동작 블록은 기본 1a1b로 설계되었습니다.
5. 광원 출력부는 LED를 기본으로 제작되었습니다.
6.
LED 램프
KM-J,L 타입
1차 압력전압 | 정격전류 |
12/24V d.c | 22mA |
110/220V a.c | 8nA 이하 |
KM-Q 타입
1차 암력전압 | 정격전류 |
12/24V d.c | 32mA |
110/220V a.c | 7.5mA |
성능
기본회로
형명 구성
Q : 원형고급매입 ∅22
J : 원형고급매입 ∅25
L : 원형고급매입 ∅30
판넬 가공 치수 | 배선단자 터미널 |
판넬 가공 치수 | ∅22 일반형 취부시 |
부품
구분 | 모양 | 형식 | 설명 |
점점 유니트 KM-Q 타입 접점 | KD-10 | 기본 접점 1a1b로 설계되었으며 픽싱플레이트와 조립 및 탈부착이 용이함 | |
접점 유니트 KM-J, L 타입 접점 | KG-10 | 기본 접점 1a1b로 설계되었으며 픽싱플레이트와 조립 및 탈부착이 용이함 |
- 그외 부품은 KD, KG SERIES와 동일함
주의사항
- 판넬 가공은 위와 같이 필요에 따라 선택하여 주십시요.
- 부착 판넬의 두께는 1~6mm
- LAMP TYPE은 램프단자와 스위치 단자의 배선이 바뀌지 않도록 주의 할 것.
- 부착 너트와 조임 토오크를 20kgf · cm 이하로 할 것
- 단자 볼트의 조임 토오크는 50kgf · cm 이랗로 할 것
- 단자 볼트는 M3.5와 링 와샤 사용 (KM-Q 타입 제외)
