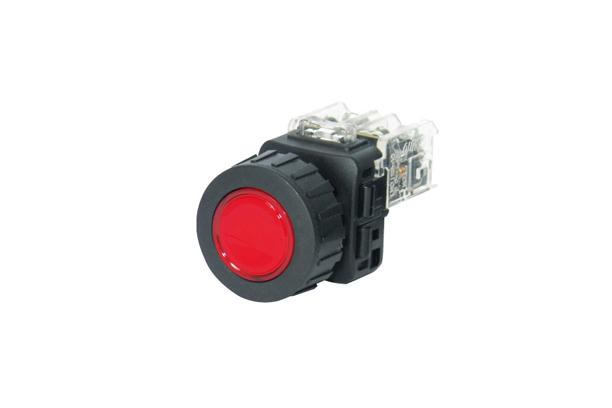

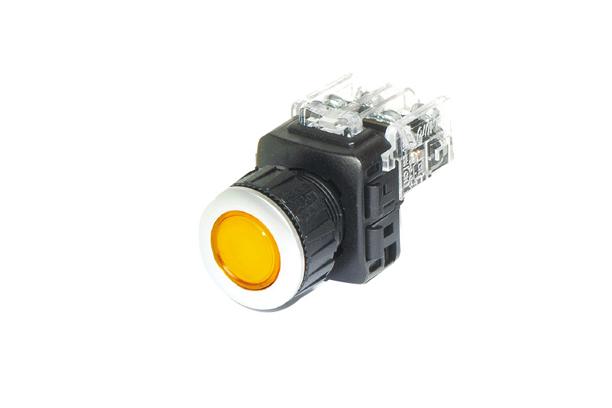

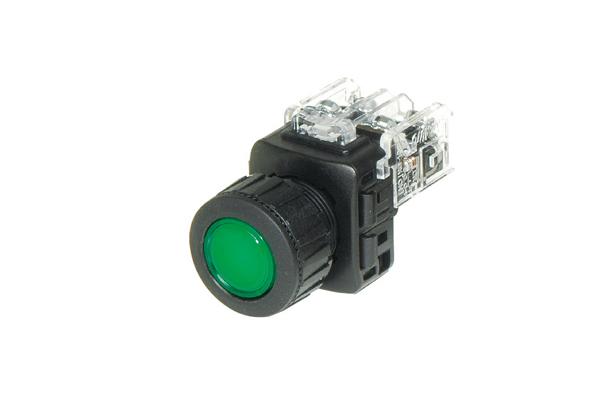

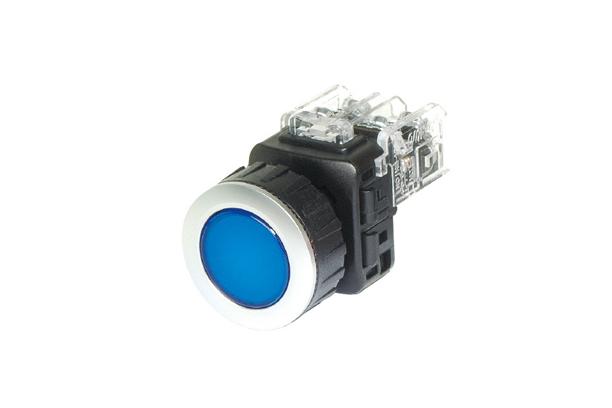

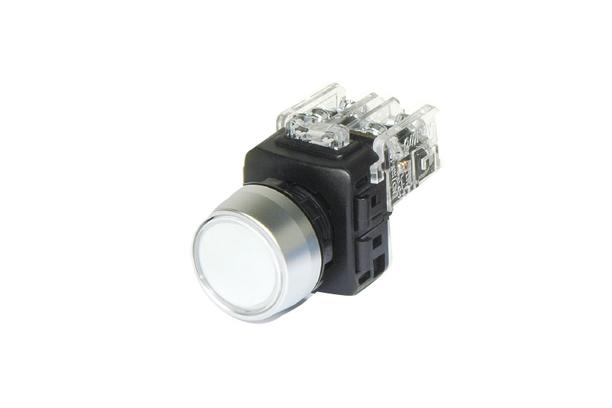

특징
1. 조작부와 접점부 상, 하 분리형으로 설계되었습니다.
2. 취부홀 ∅22, ∅25, ∅30로 설계하여 선택 사용시 용이합니다.
3. 슬림형은 판넬에서 2.5mm 돌출로 측면으로부터 걸림이 없습니다.
4. 스넵 동작 접점 블록은 기본 1a1b로 설계되었습니다
5. 광원 출력부는 LED를 기본으로 제작되었습니다.
6.
7. 보호구조 : IP 65
LED 램프
| 1차 입력전압 | 정격전류 |
| 12/24V d.c | 22mA |
| 110/220V | 8mA 이하 |
| 380V a.c | 24mA |
| 125V d.c | 4.5mA |
| 220V d.c | 4.5mA |
기본회로
성능
형명 구성
외형 및 도면
KG S/W Symbol mark
특징
1.심볼마크등의 데이터를 제시할 경우 사용자가 원하는 모양 그대로 제작이 가능합니다.
2. 심볼마크는 컴퓨터 레이져 조각 기계로 제작되며 조각되는 부분을 레이져로 태우는 기법은 기존 인쇄방법보다 효율적이며 긴 수명을 유지합니다.
3. 심볼마크가 적용된 스위치는 FA장비, CD기기, 레이져장비 등 다양한 산업현장에 적용이 가능합니다.
적용모델 : KG-N, H, C, J, Y, L TYPE
심볼 마크
심볼 마크 적용 예시
KG-N TYPE
| KG-H TYPE
|
KG-J TYPE
| KG-L TYPE
|
※ KG-J 타입 자기유지 제품 적용 불가.
∅25 환영링 취부방법 및 제품 조립 순서
| ∅25 너트 취부방법 및 제품 조립 순서
|
사용방법
판넬 가공 치수
| ∅22 일반형 취부시
|
∅25 환영링 취부시
| ∅30 고급 매입형 취부시
|
KG-EG22 |
KG-EN22/25 |
KG-EG30 |
비상 가이드
 EMS-22  |
EMS-25
|
EMS-30
|
주의 사항
- 판넬 가공은 위와 깉이 필요에 따라 선택하여 주십시요.
- 부착판넬의 두께는 1~6mm
- LAMP TYPE은 램프 단자와 스위치 단자의 배선이 바뀌지 않도록 주의 할 것.
- 부착 너트는 조임 토오크를 20kgfㆍcm
- 단자 볼트위 조임 토오크는 5kgfㆍcm
- 단자 볼트는 M3.5와 링 와샤 사용
Parts
| 구분 | 모양 | 형식 | 설명 |
접점 유니트 |
| KG-10 | 기본 접점 1a1b로 설계되었으며 |
픽싱 플레이트 |
| KG-F | 조작부 및 접점 유니트와의 |
∅25환영링 |
| KG-25 | ∅25판넬 취부시 사용 |
보조블럭 |
| KG-20 | 접점부 보조 블록 |
보호커버 |
| KG-22G | 보호커버 (∅22) |
| KG-25G |
| |
| KG-30G |
| |
회전방지링 |
| KG-28 | 조작부 ∅22 회전 방지링 |
조임공구 |
| KG-40 | 제어 스위치 너트 조임시 사용 |
접점블록 보호커버 |
| KG-50 | 접점부 전기 통전시 감전 보호 |
램프블록 보호커버 |
| KG-60 | 조광부 전기 통전시 감전 보호 |
보호커버 |
| KG-S22 | ∅22 제어 스위치 사용시 방수 보호 |
|
| ∅25, ∅30 제어 스위치 사용시 방수 보호 |
