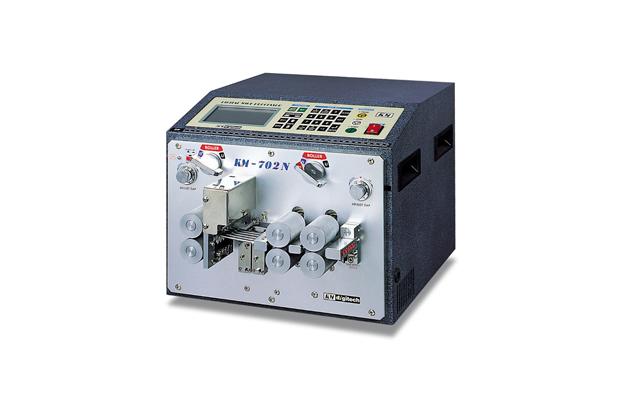

KM-702N 디지털전선탈피기
가공 범위 AWG 12~ AWG 30
세계가 놀란 디지털 전선가공기의 결정체 KM-702N. 그 완벽한 메커니즘의 세계가 당신의 눈앞에 펼쳐집니다.
획기적인 5라인 칼날이 선사하는 월등한 작업성과 파워, 각 동작을 정밀하고 섬세하게 체크해 주는 각종센서.
플렛 케이블 절단 부가기능(옵션)등은 보다 정확하면서도 편안하게 작업할 수 있는 환경을 보장할 것입니다.
특징
‣ Auto Strip Sensor : 탈피할 전선의 심선 굵기를 감지하여 자동으로 칼값 설정
‣ Roller Up/Down Button : 버튼 한 개로 손쉽게 배출롤러 개폐 가능
‣ Feeding Part : 6개 롤러에 의한 강한 마찰력, 전단 탈피 후 롤러가 자동으로 벌어져 심선을 원형대로 보전
‣ Cutting Part
- 5개의 칼날에 의한 생산력 증가
- 칼날 수명 최대 5배 연장
- Air에 의한 탈피 찌꺼기 제거
‣ 초기 설정
- 손쉽게 입력할 수 있는 그래픽 화면
- 전 기능 설정을 누름 버튼으로 간단히 해결
- 탈피 칼날 설정용 자동 피복 깊이 감지 기능
- 100개의 저장 메모리
- 가공 수량 설정, 총 가공된 수량 표시
- 35mm 이하의 전선은 숏 모드로 해결
‣ 옵션용 전선 받기 장치 및 트위스팅기 장착 가능
‣ 각 단계별 동작 확인
‣ 전선 이송용 버튼 및 리버스 버튼
‣ 테스트용 절단 버튼
‣ 5개의 스테핑 모터와 3개의 드라이버로 구성
‣ 5라인 칼날
‣ 전단 탈피 후 이송시 심선 훼손 방지를 위한 롤러 자동 들기 장치
‣ 전선유무센서 및 엉킴방지 센서
‣ 다양한 크기의 전선에 맞도록 롤러갭을 수치로 표시
‣ 5개의 유도파이프
‣ 탈피 찌꺼기 제거용 에어 장착
‣ 공압시스템 전용 필터/레귤레이터 장착
‣ 사용설명서
제품 사양
| 사용전선(규격) | AWG12 ~ AWG30 (3.33sq mm ~ 0.057mm) |
| 사용전전(종류) | AV, UL, AVS, AVSS, KV, KIV, Teflon wire, Glass wire, ect |
| 절단길이 | 35mm ~ 9999.9mm |
| Flat cable 절단 | 가능 |
| Pneumatic System | 가능 |
| 탈피길이 | 0mm ~ 270mm |
| 에어사용량 | 0.1 CFM 이하 |
| 전원공급 | 110/220 VAC, 50/60 Hz, Single Phase |
| 전력사용량 | 55 Wat ~ 410 Wat |
| 규격 | W485mm D510 H350 |
| 무게 | 44KG |
* 본 사양은 제조사의 사정에 따라 사전 통보 없이 변경될 수 있습니다.
■ 전선 펴주기 장치 SOP-713 : 전선을 휨없이 펴주면서 공급하는 장치
■ 전선 받기 장치 SOP-715 : 가공길이 800mm 또는 1600mm 이하의 전선을 받는 장치
■ 전선 받기 장치 SOP-716 : 가공길이 2000mm 이상의 전선을 받는 장치
■ 전선 트위스팅 장치 SOP-718 : 최대 3개의 전선을 동시에 트위스팅
■ 전선 배가름 장치 SOP-719 : 2P 전선을 원하는 길이 만큼 배가름하는 장치
