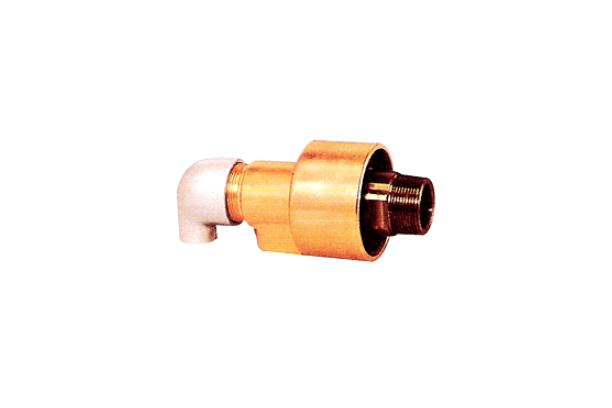

주) 32A, 40A용은 Aluminum Body로도 생산제작

구조

• SHAFT

Shaft 는 Roller, Drum등의 회전체에 부착되어서 회전하게 됩니다. 부착방법은 [나사식]과 [Flange식]의 2종류가 있습니다. 나사는 KS의 관용 Taper 나사로 그 방향은 Roller나 Drum의 회전 방향이 Rotary Joint를 부착하는 방햐엥서 보아서 [시계방향일 경우는 좌나사] [ 반시계방향일 경우는 우나사 ]로 됩니다.

Shaft는 Stainless Steel로 제작되며 Seal면은 열처리 후 랩칭 가공하여 사상되어 있습니다.

• BODY

복식에서 ⑫내관이 설치될 수 있도록 통상 KS관용 평행우나사로 되어 있으며 Lock Nut를 사용하여 내관의 풀림을 방지 하도록 하였습니다.

위 그림의 공급구, 배출구를 겸비한 복식 내관 고정형입니다.

이외에는 공급 또는 배출의 한쪽만을 구비한 단식 L형과 복식 내관 회전형등고 있습니다.

Shaft에는 Rotary Joint본체의 하중을 받는 ④BEARING이 ⑤,⑥ SNAP RING으로 고정되어 있습니다.

Seal기부는 ⑦CARBON, ⑧O-RING, ⑨RUBBER SHEET, ⑩WASHER, ⑪SPRING등으로 구성되어 Carbon과 회전축에 적절한 초기 Seal면압을 유지시켜 줍니다.

그러므로 본제품은 확실한 Seal구조와 내부 유체 압력에 비례하여 증감하는 Seal면압에 의하여 완전한 기밀을 유지하고 있습니다.
