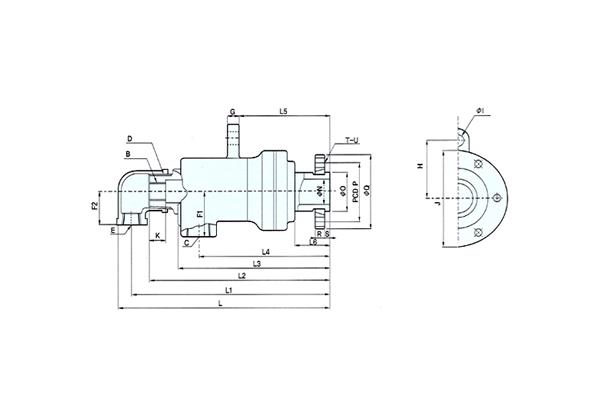

• SHAFT

Shaft 는 Roller, Drum등의 회전체에 부착되어서 회전하게 됩니다. 부착방법은 [나사식]과 [FLANGE식]의 2종류가 있습니다. 나사는 KS의 관용 Taper 나사로 그 방향은 Roller나 Drum의 회전 방향이 Rotary Joint를 부착하는 방향에서 보아서 [시계방향일 경우 좌나사] [반시계방향일 경우는 우나사]로 됩니다. Flange의 경우 shaft의 회전 방향과는 무관합니다. 또한 Shaft의 중간에는 구면의 습동부가 있습니다.

• HEAD

유체의 공급과 배출의 접속부분이며, 복식에는 내관이 부착됩니다. 내관의 나사는 통상 KS관용 평행나사로만 (PE) Look Nut를 체결하며 또는 Flange Type의 경우 내관은 우나사로만 되어 있으며 KS의 관용 평행나사로서 Lock Nut를 사용하여 체결하게 됩니다.

• BODY

Body상단 중앙에는 Stopper를 설치할 수 있는 hole이 있어 최초 회전시 본체의 회전을 방지할 수 있어 Flexible Hose의 손상을 방지할 수 있도록 되어 있습니다.
