제품명

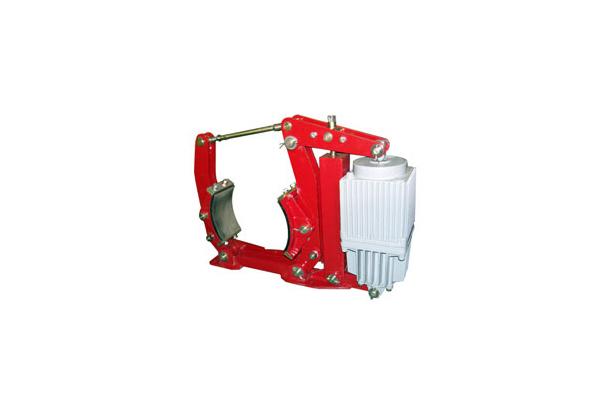

유압식 드럼 브레이크
모델명
-
사이즈
-
중량
-
제품 상세 정보

제품 설명

본 KSBTypeBrake는 독일 DIN15435,DIN15430규정과 JEM규정에 의하여 제작되는 브레이크로 산업용 이동기기,컨베이어,크레인의 횡행 및 주행뿐 아니라 수직용(권상용)으로 적합하게 제작되었으며, 또한 항만,해상,탄광 설비 등 가혹한 환경에 사용이 가능합니다.



품질관리 시스템

- B/S (사전점검) SYSTEM을 적용

- A/S 및 B/S 후 HAPPY CALL 실시

- 무상 보증기간 2년



제품 특징

1. 완벽한 누유 차단 : 특수형 Step Seal 적용으로 실린더의 마찰저항을 최소화 하였으며 2중 RodSeal및 DustSeal등을 적용하여 완벽하게 누유 가능성을 차단하였습니다.

2. 무 급유 브레이크 : 각 운동부분이 연결 핀 홀이 무 급유 메탈 베어링(Dry Metal Bearing)으로 제작되어 그리스 주입이 불필요하며 유지 보수가 간단합니다.

3. 저소음과 저진동 : 유압으로 작동되므로 소음이 없고 조용하게 작동 되며 격렬한 기계적 충격이 없이 부드러운 작동을 합니다.

4. 소형, 경량, 정비 간소화 : 주요 프레임 부품은 고강성 철강제품으로 제작되고 Thrustor는 알루미늄으로 제작되어 소형화, 경량화 하였으며 드럼이나 모터를 분리하지 않고 브레이크 라이닝을 손쉽게 교환할 수 있습니다. 또한 분할 핀의 제거로 연결 핀이 쉽게 분리 가능하므로 정비가 간단합니다.

5. 완벽한 작동 성능 : Interlocking shoe를 밸런스 타입으로 설계하여 브레이크 라이닝 양쪽이 동시에 작동되어 완벽한 제동을 구현하고 비대칭 편 마모를 방지하는 구조로 구성됩니다.



STANDARD EXPLANATION



선택사양

- BRAKE 개폐 LIMIT SWITCH

- 라이닝 마모 LIMIT SWITCH

- 수동개방장치

- 하강조절 Valve



표준규격

- 보호구조 : 옥내 무보호형

- 취부방식 : 바닥 취부형

- 입력전원 : AC 440/380/220V, 3Ø, 50/60㎐

- 전원변동 허용치 : 전압 : -15% ~ +10%

- 주파수 : ±5%이내

- 사용율 : 80% ED

- 절연등급 : F종

- 상대습도 : 90%이하

- 주위온도 : -25 ~ +50℃

- 최대사용빈도 : S3-60% 1200회/h 및 연속가능

- 색상 : RED, YEALLOW, BLUE

- Thrustor Oil : KSC 2301 전기절연유 1종 4호



유압식 드럼 브레이크 제품 도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)



유압식 드럼 브레이크 제품사양표

Electro-hydraulicdrumbrakes
Dimensionsandtechnicaldata
Motor brake type Thruster type brake torque
(㎏-m)
Dimensions(㎜) Weight
Frame
No.
40%ED
Output
Number
of Pole
D h1 k i d n b F G E H A M (㎏)
132M 2.2/3.7 6 KSB-132DU22 Sd220-50 5/6.7 160 132 108 150 12 6 80 190 150 140 430 440 160 25
160M 5.5/7.5 6 KSB-160DU22 Sd220-50 10/14 200 160 127 170 15 8 100 210 165 170 510 450 160 39
160L 11 6 KSB-160DU30 Sd300-50 21.2 200 160 127 170 15 8 100 210 165 170 510 450 160 42
180L 15 6 KSB-180DU30 Sd300-50 30 250 180 139.5 180 15 10 125 220 200 205 525 545 160 49
200L 22 6 KSB-200DU50 Sd500-60 40 250 200 159 190 19 10 125 240 200 205 590 545 194 61
225M 30 6 KSB-225DU50 Sd500-60 53 315 225 178 220 19 10 160 270 245 260 620 605 194 86
250M 37/45 6 KSB-250DU80 Sd800-60 63/80 355 250 203 240 24 10 180 300 245 285 735 640 194 88
280M 55 8 KSB-280DU80 Sd-800-60 132 400 280 228.5 260 24 12 200 330 300 305 745 650 194 110
315M 75/90 8 KSB-315DU125 Sd-1250-60 180 450 315 254 300 28 12 224 360 317 335 823 740 240 133
355L 110/132 10 KSB-355DU200 Sd-2000-60 335 500 355 305 340 28 16 250 400 365 370 860 770 240 208
400L 160/200 10 KSB-400DU200 Sd-2000-60 400/475 560 400 343 360 35 20 280 440 450 455 1015 870 240 310
527L 250/300 12 KSB-527DU200 Sd-2000-60 900 762 527 350 400 45 27 362 500 480 490 1270 970 240 650
