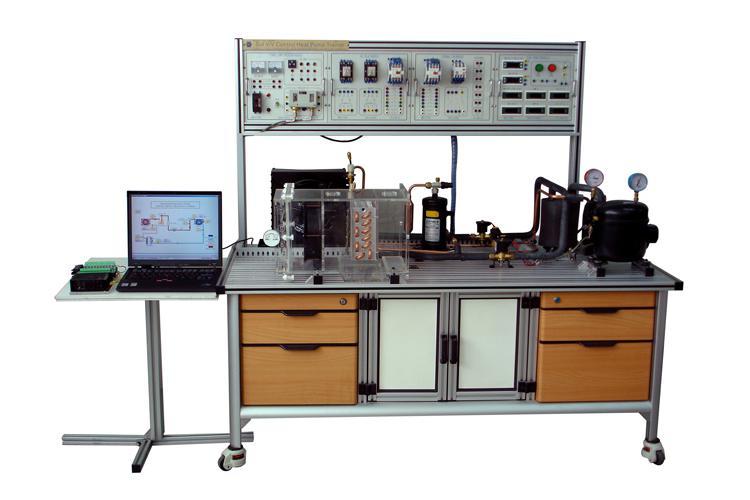

수동밸브제어 히트펌프 냉ㆍ난방 실험장치의 특징
- 수동밸브제어 히트펌프식 냉․난방운전 기초회로(직렬회로, 병렬회로, 직-병렬회로)이론 및 실험, 실습 가능
- 수동밸브제어 히트펌프식 냉ㆍ난방 장치 구성의 이론 교육과 실습 가능
- 수동밸브제어 히트펌프식 냉ㆍ난방 온도제어 자동운전회로 구성실험실습 가능
- 수동밸브제어에 의한 냉ㆍ난방 시스템 원리의 교육과 운전 실험, 실습이 가능하여야함
- 수동밸브제어 히트펌프식 냉ㆍ난방 장치의 냉매충전 실험, 실습 가능
- 수동밸브제어 히트펌프식 냉ㆍ난방장치 운전 중 성능테스트 실험, 실습 가능

Specipication
- 압축기 : 1/2HP, 중온용, 냉매 R-22, 단상220V, Control Box포함
- 열교환기 2 및 팬모타 : 1/4HP, 공랭식, 단상220V, 60Hz, 9W
- 열교환기 1 및 송풍기 :
ㆍ투명아크릴 챔버 (250× 250× 400mm),
ㆍ증발기 : 핀 튜브공랭식, 표면적 1.5㎡, 핀피치 2.5mm, 튜브 3/8″× 7step × 3row × 165EL
ㆍ송풍기 : Power : 220 ~ 240V, AC 50/60Hz(0.25/0.26A), Size : φ222mm × 60mm
                   Airflow : 680 ~765㎥/hr, 220CFM, Weight :1270g, Noise : 61 ~ 66dBA
                   Impeller : PBT UL94V-0 Reinforced Plastic, Frame : Aluminium Alloy
ㆍ댐퍼大: 두께 8mm 아크릴, 4단 방식으로 랙과 피니언 방식으로 작동되어야 한다.
ㆍ개도율 표시(0 ~ 100), 가로 250mm × 세로 250mm × 높이 50mm, 1EA
- 충전니플 : 고압측, 저압측, 6EA
- 팽창밸브 : 수동팽창 밸브 2EA 용량 범위 1/2 ~ 1 1/2 tons, 온도 0℉(-10℃)
- 스톱밸브 : ⅜″ 용접형 4 EA
- 필터드라이어 : ⅜″용접형 1EA
- 압력계 : 고압측 1EA, 저압측 1EA oil형 또는 일반형
- 사이트 그라스 : 용접형 1EA
- 수액기 : 원통형, 서비스 밸브 설치
ㆍ1/2 Hp, 압력 : 22kgf/cm2G, 내압시험 : 33kgf/cm2G
ㆍ기밀압력 : 22kgf/cm2G, 가용전 : 75℃, 90φ, 190mm, 265mm, 140mm
- 액분리기 : 1HP용, 원입형, 정체식, VERTICAL TYPE
- 역류방지밸브(체크밸브) : ⅜″용접형 2개
- 교육장비 데스크 규격 : 가로 1570mm × 세로 720mm × 높이 620mm
ㆍ상판은 알루미늄 프로파일 (30× 30, 30× 90, 40 × 40, 40 × 40L )로 구성
ㆍ보조서랍 4개 부착, 물건 보관함(여닫이 쌍문 설치)설치, 이동바퀴 4개 부착 (고정랙 장착)
- 장비전체크기 : 가로 1570mm × 세로 800mm × 높이 1380mm
