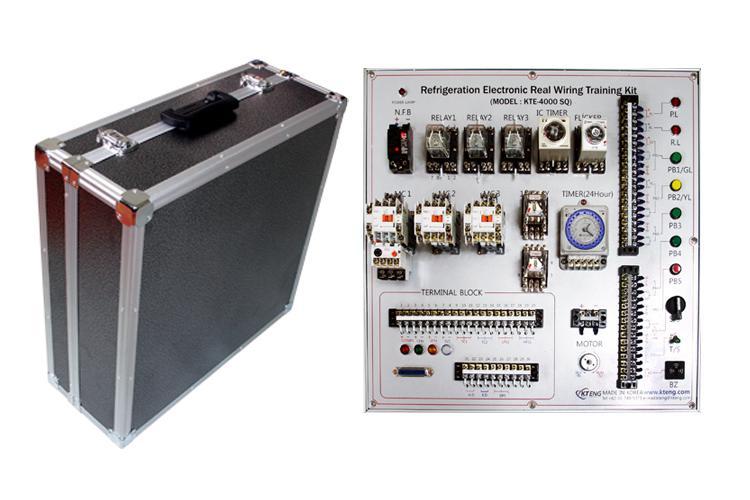

냉동전기 실배선 장비의 특징
- 실배선 작업 후, 운전테스트를 할 수 있도록 구성 (단, 에어콘, 냉동, 냉장, 2원냉동, 히트펌트 기계장치와 상호 연결하여 작동 가능)
- 동력배선과 냉동전기 기초, 응용회로를 단계적으로 실배선 실험, 실습 가능
- 온도제어회로, 압력제어회로, 제상제어 회로, 전자밸브제어 회로 등 각종 자동제어 기기별로 회로 설계 후 직접 실배선 실험, 실습 가능
- 마그넥 컨텍터(MC), 릴레이(Ry), 푸쉬버튼 스위치(PB), 셀렉트스위치(S/SW), 토글스위치(T/S), 부저(BZ), 일반타이머(Timer), 제상타이머
(D.T), 전원래프(PL), 운전램프(RL), 정지램프(GL)의 제어기기의 다양한 회로설계의 응용으로 실배선 실험,실습을 경험할 수 있도록 구성
Specipication
- N.F.B (30A, single) : 1EA
- Magnet Contact (DC24V) : 13A, 4a1b : 4EA
- Thermal Overload Relay 10A, 1a, 1b : 1EA
- Relay (DC24V, 8Pin) : 3EA
- Relay Base (DC24V, 8Pin) : 3EA
- IC Timer (DC24V, 60sec, 8Pin) : 1EA
- IC Timer Base (DC24V, 8Pin) : 1EA
- Flicker (DC24V, 60sec, 8Pin) : 1EA
- Flicker Base (DC24V, 8Pin) : 1EA
- Timer (DC24V, 24Hour) : 1EA
- Terminal Base(15Pin) : 4EA
- Lamp (DC24V) : Red 2EA, Green 1EA, White 1EA Yellow 1EA
- Buzzer (DC24V) : 1EA
- Toggle Switch : 1EA
- Push Button (1a) : 2EA
- Push Button (1b) : 2EA
- Select Switch (3단) : 1EA
- Terminal : 2EA
- 바나나잭 연결 커넥터 15pin Male type 2EA
- 바나나잭 연결 커넥터 Block 2EA
구분 |
등록번호 |
특허등록 및 산업재산권 명칭 |
특허 |
제0802437호 |
PLC를 이용한 냉동전기 실험장치 |
의장 |
제0424765호 |
학습용 공조 냉동 실배선도 |
