냉매 병렬 팽창밸브제어 냉동 실험장비
모델명
KTE-2000EV
시리즈
공조냉동 설비 실험장비
자료
-
구매정보
provider logo
케이티이엔지

공조 냉동 실험장비, 용접, 계측기기, 이화확, 부품, 재료, 제품

연락처
031-713-0224
이메일
kcs@kteng.com
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
케이티이엔지[바로가기]
브랜드
-
SKU
77871
제품명
냉매 병렬 팽창밸브제어 냉동 실험장비
모델명
KTE-2000EV
사이즈
-
중량
-
제품 상세 정보

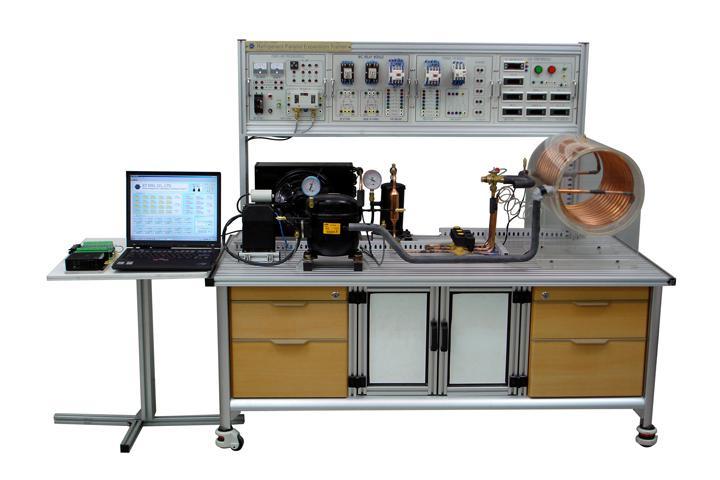

케이티이엔지 냉매 병렬 팽창밸브제어 냉동 실험장비 KTE-2000EV



냉매 병렬 팽창식 냉동교육장비의 특징
- 냉매 팽창식 병렬자동제어 시퀀스회로의 실험, 실습 가능
- 각 모듈은 알루미늄판에 판넬 케이스로 구성되어 있고 프로파일 고정랙에 삽입 가능
- 자동제어기기가 부착된 시퀀스 판넬은 필요에 따라 교체가 가능하며 원하는 운전회로를 바나나잭으로 구성운전 실험, 실습 가능
- 냉매병렬 팽창식 냉동 실험, 실습 기계장치와 호환이 가능하여야 하며 수동운전, 온도제어자동운전, 온도압력 제어 (펌프다운, 펌프아웃) 자동운전 실험실습 가능
- 냉매병렬 팽창식 자동제어 운전 중 이상 시 압력스위치 작동, 비상벨과 등 표시로 안전운전 회로구성 가능
- 냉매병렬 팽창식 자동제어 회로를 구성하여 운전 중 전압, 전류, 저항 측정 및 실험 가능
- 릴레이, MC, 디지털온도계, 온도스위치, 압력스위치로 증발압력 병렬 자동제어 회로 구성 가능
- 상기의 모든 제어기기는 사용자 안전을 위해 DC 24V로 실험, 실습 가능

Specipication
- 압축기 : 1/2HP, 중온용, 냉매 R-22, 단상220V, Control Box포함
- 응축기 및 팬모타 : 1/2HP, 공랭식, 단상220V, 60Hz, 9W
- 수액기 : 원통형, 서비스 밸브 설치
ㆍ1/2 Hp, 압력 : 22kgf/cm2G, 내압시험 : 33kgf/cm2G
ㆍ기밀압력 : 22kgf/cm2G, 가용전 : 75℃, 90φ, 190mm, 265mm, 140mm
- 증발기 : 원통형 (아크릴제작) 투명, 길이 500mm, 지름 300mm, 아크릴 두께 10mm,
- 챔버도어(1개, 지름 300mm, 두께 10mm, 개폐형 사각도어 8mm, 가로 170mm, 세로 170mm)
- 충전니플 : 고, 저압, 6EA
- 팽창밸브 : T.E.V (정온식 자동 팽창밸브), 수동제어(팽창압력제어)식 팽창밸브, 모세관
- 전자밸브 : ⅜″ 용접형 3개
- 필터드라이어 : ⅜″ 용접형 1개
- 압력계 : 저압측, 고압측 oil형 또는 일반형
- 사이트 그라스 : ⅜″ 용접형 1개
- 교육장비 데스크규격 : 가로 1570mm × 세로 720mm × 높이 620mm
ㆍ상판은 알루미늄 프로파일 (30× 30, 30× 90, 40× 40, 40 40L )로 구성
ㆍ보조서랍 4개 부착, 물건 보관함(여닫이 쌍문 설치)설치, 이동바퀴 4개 부착 (고정랙 장착)
- 장비전체크기 : 가로 1570mm × 세로 800mm × 높이 1380mm



 구분

등록번호

 특허등록 및 산업재산권 명칭

 특허

제0463030호

냉매병렬팽창식 실험장치

 특허

제0751538호

냉동기 성능 자동 측정 실험장치

 특허

제0776324호

냉동기 성능 자동 측정 실험장치를 이용한 모니터링 시스템

 저작권

 제C-2008-009452호

공조냉동 국가기술자격검정 및 기능대회 전기제어 시뮬레이션

 저작권

제C-2007-011707호

공조 냉동 메카트로닉스 시스템 자동제어 실무
