철근자동절곡시스템
모델명
KBS-25-5
시리즈
철근자동절곡시스템
자료
-
구매정보
provider logo
(주)건우기계

철근가공기계 제조업체, 철근 절단기, 철근 절곡기, 철근 원곡기 등

연락처
0503-5304-1024
이메일
kunwoo@kunwoo.com
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
(주)건우기계[바로가기]
브랜드
-
SKU
20001
제품명
철근자동절곡시스템
모델명
KBS-25-5, KBS-25-5A
사이즈
-
중량
-
제품 상세 정보

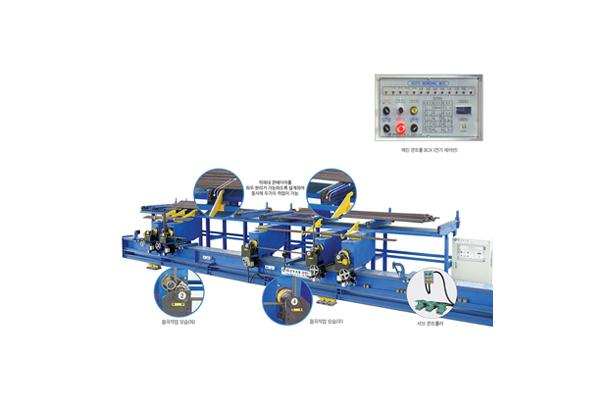

근자동절곡시스템(KBS-25-5:스트랍 자동절곡기 KBS-25-5A:분리 자동절곡기)



제품특징

- 5헤드 자동절곡기 1대에서 헤드를 2개와 3개로 분리하여 각각 별도의 절곡작업이 가능합니다.
  (자동절곡기 1대에서 2대의 작업효과로 공간의 활용도와 작업의 효율성을 극대화한 최첨단의 자동절곡기입니다.)

- 철근 절곡 생산성이 4~7배까지 향상됩니다.

- 작업중 롤러교체시 메인코트로 BOX까지 가지않고 서브콘트롤러로 간단하게 조작이 됩니다.

- 절곡가공형상이 변경이 용이합니다.(절곡형상의 종류 참조)

- 기계의 국산화율이 100%이므로 부품의 공급과 A/S가 용이합니다.

- 헤드의 이동이 특수콘베이어로 부드럽게 이동됩니다.





제품사양

총 소요 전력량 (kw) 15kw 기계 본체 1.8kw X 5
공급대 0.75kw X 1 (KBS-25-5A)
1.5kw X 1
콤푸레샤 3.75kw X 1
전원 220V/380V 3상
절곡능력 D10~D25
절곡각도 15˚~ 180˚
작업속도 5sec/180˚ 6.3rpm
철근 공급 테이블 속도 5.49m/min
공급대 최대 적재량 2,500kg
기계의 크기(L×W×H) 10,000×2,400×1,400 길이(L):조정가능
기계의 무게 5,000kg





동시절곡능력

철근굵기 D-10 D-13 D-16 D-19 D-22 D-25 비고
절단본수 9 7 5 2 1 1 SD400
사용롤러규격 Ø39 Ø52 Ø62 Ø74 Ø84 Ø94 SD400





일일작업량 (8시간기준)

형상 철근굵기 동시절곡수량 시간당절곡수량 하루절곡수량 총중량 비고

D-10 9본 810본 810×8=6480 7,200kg SD400

D-13 7본 630본 630×8=5040 10,000kg SD400

D-16 5본 450본 450×8=3600 16,000kg SD400

D-25 1본 130본 130×8=1040 24,000kg SD400





절곡형상의 종류






평면도






(주)건우기계
철근가공기계 제조업체, 철근 절단기, 철근 절곡기, 철근 원곡기 등
㈜건우기계는 1996년 1월 창사 이래로 철근가공기 (철근절단기, 철근 절곡기)만을 생산해오고 있습니다. 건설사업에 일조한다는 신념으로 오로지 건설 현장에서의 원가절감, 생산성 향상 등을 위해 노력하고 있습니다.지속적인 연구와 개발, 적극적인 투자로 내구성과 생산성이 향상된 다양한 기계를 생산하고 있습니다.2001년에는 철근 자동절단기 및 철근 자동 절곡기의 개발에 성공하여 그동안 많은 고객사로부터 호평받아 왔습니다. ㈜건우기계는 국내시장에 만족하지 않고 해외시장을 개척하기 위해 큰 노력을 하고 있습니다. 제품의 세계화를 통해 이미 20여 개 국가에서 당사의 제품을 사용하고 있습니다.당사는 더 좋은 제품, 더 튼튼한 기계, 더 가격 경쟁력이 있는 기계를 개발하여 귀사에 최고의 기쁨을 드리도록 피나는 노력을 기울이겠습니다.
