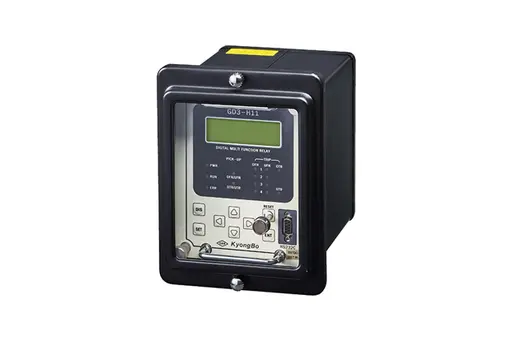

GD3-H11(과주파수/저주파수 계전기)
본 계전기는 한전 디지털 저주파수 게전기 일반 구매 규격에 따라 설계 제작되었으며, 송전선로 보호, 분산전원 연계선로 등 과주파수, 저주파수 등에 대한 보호에 적합하게 설계 제작 된 Digital 계전기로서 3단계까지 정정이 가능하도록 되어 있으며, 선로 재폐로 등으로 인한 주파수 오동작을 방지하기 위해 오동작 방지용 UVR 요소가 내장되어 있어 계전기의 신뢰성을 확보하였습니다.
또한 계전기 Signal용 출력접점이 2a, 2b로 구성되어 Panel구성 시 별도의 보조 Relay를 사용할 필요가 없으며, 계측 기능, Event 고장 파형 기록 기능, 자기 진단 기능, SCADA 연계 통신 기능도 갖추어져 있습니다. 사고 분석과 설정 변경, 자료 취득 등이 쉽도록 HMI Program을 함께 제공합니다.
사양
항목 / 형식 | GD3-H11 | |||
주용용도 | 송전선로 보호, 분산전원 연계선로 보호 | |||
제어 전원 | 정 격 | AC/DC 110~220V (Free Voltage) | ||
부 담 | 동작 시 : 70W 이하, 상시 : 30W 이하 | |||
표시장치 | Character LCD (4행 X 20자) | |||
입출력 | 디지털 입력 | 3점, AC/DC 110~220V, 5~10mA/Point | ||
디지털 출력 | Trip (1a x 3) | 폐로 용량 : 16A at AC 250V, 30A at DC 125V, 저항부하 | ||
Alarm (2a x 4, 2b x 1) |
폐로 용량 : 5A at AC 250V, 5A at DC 125V, 저항부하 개로 용량 : 0.15A at AC250V, 0.3A at DC 125V COSφ=0.1, 시정수(40ms) |
|||
아날로그 입력 | 전압 : 2회로 | |||
전압 | 정 격 | AC 63.5 ~ 190V | ||
부 담 | <0.5VA | |||
Event 기록기능 | 1024개 저장 | |||
고장파형 저장기능 | 최대 6개까지 저장 | |||
통 신 | 프로토콜 | ModBus, DNP3.0 | ||
RS-485 | 1 Port (후면) | |||
RS-232C | 1 Port (전면) | |||
적용 규격 | GS-5945-0016 (디지털 저주파수 계전기) | |||
제품 크기 (W x H x D : mm) | 168 X 218 X 250 | |||
중 량 | ≒5kg (외함 포함) |
동작특성
계전요소 | 동작구분 | 동작치 정정 | 동작 시간 특성 | ||||
정정 범위 | 정정 단위 | 정정 범위 | 정정 단위 | 특 성 | |||
81 | 과주파수 (OFR1, 2, 3) |
주파수 | 50.01~64Hz | 0.01Hz | 0.05~60sec | 0.01sec | DT |
저전압 | 30~180V | 0.1V | |||||
저주파수 (UFR1, 2, 3) |
주파수 | 46~60Hz | 0.01Hz | 0.05~60sec | 0.01sec | DT | |
저전압 | 30~180V | 0.1V |
계측기능
계측범위는 2차측으로 계측 가능한 범위이며 EVT비를 입력하면 1차측 크기로 표시합니다.
계측 요소 | 계측 범위 | |
전압 실효치 | Voltage | 0~300V |
주파수 크기 | Frequency | 30~100.000Hz |
