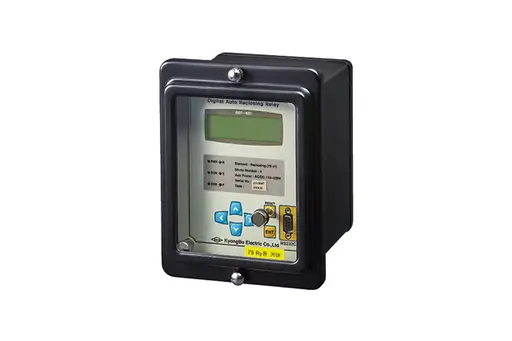

product Image
재폐로 계전기
모델명
GD1-K01
시리즈
디지털 계전기
자료
카탈로그(Catalog)-경보전기-디지털계전기-재폐로 계전기-GD1-K01
구매정보
provider logo
경보전기(주)

배전기기 제조, 지시 전기계기, 계기용 변성기, 전력용 변환기, 보호계전기

연락처
02-465-1138
이메일
webmaster@kyongbo.co.kr
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
경보전기(주)[바로가기]
브랜드
-
SKU
135645
제품명
재폐로 계전기
모델명
GD1-K01
사이즈
-
중량
-
제품 상세 정보

본 디지털 재폐로 계전기 (GD1-K01)는 전력계통에서 발생하는 사고의 대부분인 상간, 절연물간, 상과 대지간의 뇌 섬락과 같은 일시적인 사고로 전로가 개방되었을 때 전력공급 중단시간을최소로 줄일 수 있도록 하기 위하여 최대 4번의 재폐로를 실시하는데 사용되는 Digital 자동 재폐로 계전기로써 계통의 전력 신뢰도를 향상시킬 수 있습니다.



주요사양






동작특성






계측기능

● 사고 시 차단기 투입 횟수 저장 (최대 65535) 기능, Clear 기능 구비

● 순시 Trip 저지 기능은 설정한 재폐로 횟수 종료 후 기능 해제

● 재폐로 동작 시 투입 전 0.5초 이내의 차단기 trip 시에는 재폐로 미 시행

  - 최종 재폐로 실패 시에는 Fail Signal 출력

  - 최종 재폐로가 아닐 경우에는 다음 재폐로 시 투입 시행

● 79S/79P 선택적으로 사용 (단자번호 12번)

  - 79S : 79Start로 재폐로 가동 시 동작하는 접점

  - 79P : 재폐로 준비 조건이 만족되어 있을 경우 동작하는 접점

● Discrimination Time 기능은 재폐로가 투입 시 실제 차단기가 투입되었는지 체크하는 시간으로써 설정한 시간동안 체크하여 차단기가 투입되어 있지 않으면 Fail Signal을 출력

  - 0으로 설정 시 이 기능을 사용하지 않음






외부결선






외형치수
