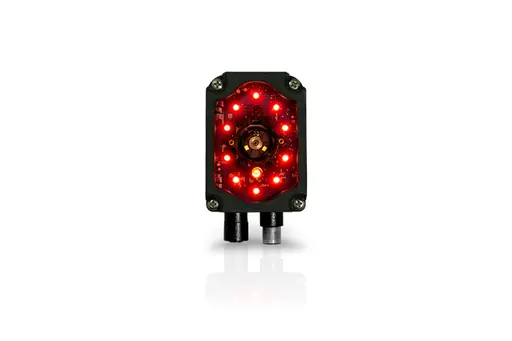

product Image
고정스캐너
모델명
Matrix 300N™
시리즈
Barcode Scanner
전체보기
자료
-
구매정보
provider logo
레이저발코리아(주)

레이저 마킹기, 보호시트, 측정기, 용접기 생산, 레이저마킹 취급업체

연락처
070-7542-4400
이메일
sales@laservall.co.kr
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
법적고지 및 안내
제조사
레이저발코리아(주)[바로가기]
브랜드
-
SKU
142753
제품명
고정스캐너
모델명
Matrix 300N™
사이즈
-
중량
-
제품 상세 정보

Matrix 300N™

High performance DPM reading
Liquid Lens Dynamic Focus Control
Integrated dual illuminator
Power over Ethernet Option and onboard Profinet
Rugged IP67 rated housing
Industrial grade for environments, 0-50°C



제조 및 자동화 창고 관리 분야에 적합한 고성능 소형 산업용 2D 이미지 스캐너입니다.

Matrix 300N™은 초소형의 컴팩트한 사이즈에 1.3 Megapixel & 2 Megapixel의 고해상도 이미지 센서로서 최고의 성능을 발휘할 수 있는 이미지 기반 바코드 리더기 입니다. 자동차, 전자, 물류, 식음료, 패킹, 문서처리 및 제약 산업분야에 이상적입니다.

Matrix 300은 최상의 리딩 유연성을 제공하기 위해 전자식 원격 포커스(오토 포커스) 제어를 통해 쉽고 효과적인 초점 제어가 가능합니다.

혁신적인 조명 솔루션을 탑재하고 있는 Matrix 300N은 DPM(Direct Part Marking)으로 마킹된 바코드를 리딩하는데 매우 적합합니다.

Matrix 300N 2MP는 10개 LED 고전력 조명장치를 가지고 있어 장거리 리딩에 적합하며, 멀티 LED 체인 조명에 DPM 전용 확산 기능을 추가하여 결함이 있는 장비표면의 바코드를 리딩할 수 있습니다.

또한, 편광 조명 장치는 반사표면 혹은 광택표면을 판독하는데 이상적인 솔루션이며, 바코드 리더기를 리딩하고자 하는 타겟의 표면에 90°까지 장착할 수 있기 때문에 제품 장착의 유연성은 매우 탁월합니다.

2 Megapixel 모델에서는 연속적 고전력 모드(CHPM) 조명 옵션을 사용할 수 있으며, 작업자가 프리젠테이션 모드의 바코드 리더기를 사용할 시에 깜박임 효과를 제거할 수 있기 때문에 작업자에게 가는 간섭을 최소화 할 수 있습니다.

Matrix 300N은 컴팩트한 외형과 회전식 연결단자가 있어 협소한 공간에도 쉽게 설치 및 구성이 가능합니다.

Matrix 300N은 Power over Ethernet (PoE) 연결 및 Ethernet/IP와 Profinet-IO, 산업용 필드버스를 제공하므로, 외부 통신장비 혹은 별도 컨버터를 구비할 필요가 없습니다.

Matrix 300N은 제조업과 같이 열악한 산업환경에서도 최상의 성능을 발휘합니다. 구체적으로, IP65와 IP67 산업등급을 가지고 있으며, 작동온도 역시 0 - 50 ºC / 32 - 122 ºF 범위로 제공합니다.

ESD 전면 커버는 정전기 방전으로부터 보호하며, Anti-YAG 절단 필터는 특히Mark & Read 산업분야에서 레이저 반사를 방지하는 역할을 합니다.

Matrix 300N은 간편하게 설치와 사용이 가능합니다. 자동 셋업 모드가 탑재된 새로운 DL.CODE™ 소프트웨어, X-Press™ 버튼, 직관적인 HMI, 녹/적색의 Spot light 및 조준 시스템을 갖추고 있습니다.

탁월한 성능과 가격 경쟁력을 갖춘Matrix 300N은 데이터로직의 이미지 기반 바코드 스캐너 제품 라인업 중에서 가격 대비 고성능의 퍼포먼스를 제공하는 제품입니다.



하이라이트

  • ​초소형 크기
  • 고성능 DPM 판독
  • 액체 렌즈 동적 초점 제어
  • 통합 듀얼 일루미네이터 : 암시야 / 명시야 고속 및 고해상도 이미지 센서
  • PoE (Power over Ethernet) 옵션 및 온보드 PROFINET-IO
  • 극한 산업 등급 : IP67 산업 혹독한 환경, 0-50 ° C 작동 온도에도 적합
  • 반사 표면을 읽을 수 있는 편광 모델



Applications

제조,  전자 및 자동차 : 마킹 후 DPM 코드 유효성 검사 , 진행중인 제어 , 부품 및 어셈블리 추적

​식품 및 음료 : 진행중인 작업 추적

​문서 처리 : 고속 공정 제어

​의료 :  의료 기기 추적

​임상 실험실 자동화 : 생의학적 분석 기계 , 시편 수집 기계

​물류 자동화 :  카톤 및 토트 추적, 자동화 창고 관리



Technical data

Standard Model

Dimensions

95 x 54 x 43 mm (3.73 x 2.13 x 1.69 in) Connector @ 0° - 75 x 54 x 62 mm

(2.95 x 2.12 x 2.45 in) Connector @ 90°

Weight

238 g (8.3 oz.) with lens and internal illuminator

Case Materia

Aluminium case and plastic protective window cover

Operating Temperature

Manual Focusing models: 0° to + 50 °C (32 to 122°F) -

Electronic Liquid Lens models: 0° to + 45 °C (32 to 113°F)

Storage Temperature

-20 to 70 °C (-4 to 158 °F)

Protection Class

IP67

ESD Safe

YES for the models with ESD Safe front cover

Yag Laser Protection

YES for the models with YAG filter

Polarizing Filte

YES, for the models with Polarizing filter

Power Supply

Standard: 10 VDC to 30 VDC / Power over Ethernet: 48 Vdc (IEEE.802.3af)

Power Consumption

8 W max; 5W typical

Sensor

Image Resolution 1280 x 1024 (1.3 megapixels) - CMOS global shutter

Frame Rate

60 frames/s

Optical Focus Control

Electronic for liquid lens model (LQL-9MM) - Manual for fixed lens model

(LNS-6mm, LNS-9mm, LNS-12mm, LNS-16mm)

Optical models/viewing angles

66° (6mm) . 40° (9mm) . 32°(12mm) . 24° (16mm)

Aiming System

Dual laser pointer (CDRH/IEC Class II)

Readable Symbologies

1D Codes: all standard 1 dimensional symbologies/ 2D Codes: Data Matrix, QR Code, Micro QR, Maxicode, Aztec/

Postal Codes: Royal Mail, Japan Post, Planet, Postnet and many more

Com. Interfaces

Ethernet 10/100: Ethernet IP, TCP/IP, UDP, FTP, MODBUS TCP Serial RS232/RS422/RS485 up to 115.2 Kbit/s + Aux RS232 On-board PROFINET-IO

Reader Networking

Datalogic ID-NET™

Connectivity Modes

Pass Through, Master/Slave, Ethernet point to point

Digital Inputs

2 opto-isolated. Polarity insensitive and SW Programmable

Digital Outputs

3 SW programmable PNP/NPN ( short circuit protection ). OUT3 programmable as

input - Output current 100 mA max,
Saturation voltage < 3 V @ 100 mA

Programming Method

Windows™ based SW (DL.CODE™) via Ethernet.

User Interface

X-PRESS™, Embedded Human Machine Interface - Beeper, Push Button, 7 LEDs (Status, Comm. , Trigger, Good Read, Ready, Power on, Network)

Code Quality Metrics

AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A
이 기업의 다른 제품
product image
핸드스캐너QD2400
product image
핸드스캐너Powerscan 9100
product image
핸드스캐너PowerScan 95X1 Auto Range Series
product image
고정스캐너AV500
product image
고정스캐너Matrix 410N™
product image
고정스캐너Matrix 210N™
product image
Vision SystemP10, P11, P12, P15, P16, P17
product image
Vision SystemMX-E25, MX-E45, MX-E90
product image
Vision SystemA30
Laser Protective Sheet
product image

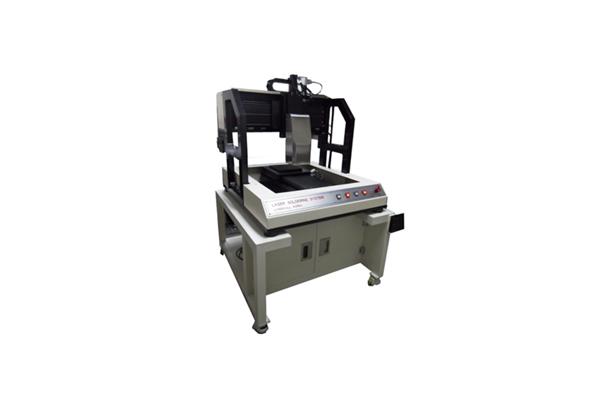

Laser Soldering
