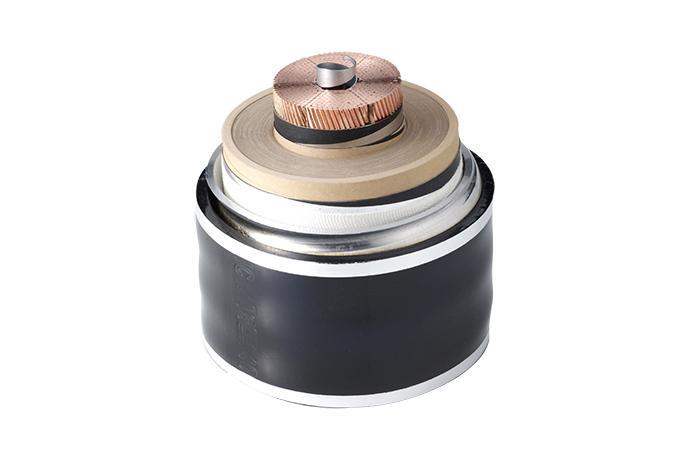

OF 케이블은 전력 수용 증대에 따라 1900년대 초에 개발된 케이블로 신뢰성이 높고, 경제적으로 우수한 점을 인정받아 널리 사용되고 있는 케이블입니다. 주로 단심 또는 3심 형태로 66kV부터 765kV에 이르는 초초고압까지 대용량 송전에 사용되고 있으며, 특히 초고압 케이블 분야에서 주류를 이룹니다.
종류 및 용도
발전소에서 변전소를 거쳐 전력 소비지 근처의 변전소까지 연결된 주로 154kV 이상의 전선로에 사용 됩니다. 절연체로 종이를 사용했다고 하여 지(紙)절연 케이블의 한 종류로 구분되며, 지절연 케이블 중 최근까지 가장 신뢰성이 높아 널리 사용된 케이블입니다.
특장점

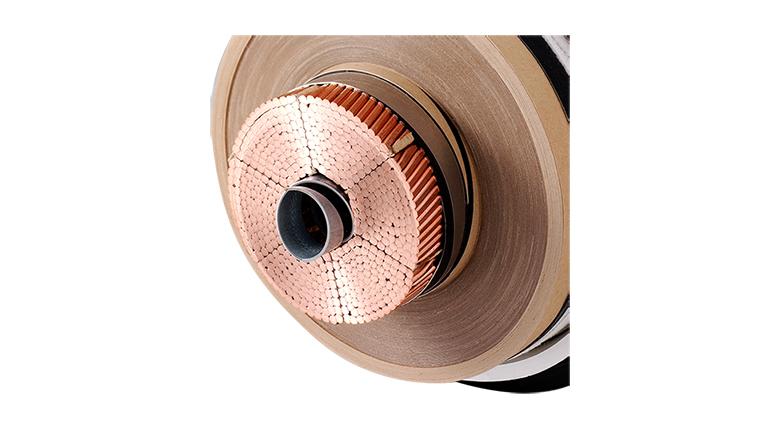

케이블 내부에 유통로를 넣고 저점도의 절연유를 충전하여 케이블 외부에 설치된 유압 조정 탱크(pressure tank)에 의해 항상 대기압 이상의 유압이 케이블에 가해져 운전 중에 발생하는 케이블 내부의 온도 변화 및 외부 포설환경의 온도변화에 의한 공극 발생을 억제함으로써 케이블의 전기적 열화를 방지할 수 있는 구조를 가지고 있습니다. 유전율과 전기적 특성이 좋은 종이를 1차 절연으로 사용하고, 절연유를 이용한 유압으로써 2차적으로 절연을 유지합니다.
주요기능
• 절연 내력이 우수하여 신뢰성이 높음
• 신뢰성이 높아 절연 두께가 얇음
