초전도 케이블 시스템은 일반 초고압 지중 케이블에 비해 낮은 전압으로 대용량의 전기를 보다 높은 효율로 송전할 수 있는 친환경적인 차세대 송전 시스템으로서, 현재의 전력 계통에 새로운 패러다임을 제시할 수 있는 높은 시장 잠재력과 파급 효과를 가지고 있습니다. 또한 초전도 케이블의 장선화 기술이 확보되면 기존의 변전소를 소형 개폐소로 전환하여 운영할 수 있고, 변전소의 신설을 최소화 할 수 있으며, 나아가 초고압의 대용량 가공 선로를 대체할 수도 있습니다. 이와 같은 장점은 혐오 설비에 대한 님비(Nimby) 현상을 해결하여 전력 설비의 사회적 수용성을 높이고 국민 편익을 증대하는데 큰 기여를 할 수 있으며, 미래의 국가 간 핵심 경쟁 기술 중 하나인 에너지 전력망 연계 사업에도 기여할 수 있을 것으로 예상됩니다. 이러한 초전도케이블시스템 제품은 초전도케이블, 중간 및 종단 접속함, 초전도 케이블 내부를 영하 200도의 극저온 상태로 유지시키기 위한 냉각시스템 및 제어 시스템으로 구성되어 있으며, 액체질소를 냉매로 사용합니다.
종류 및 용도
초전도 케이블 시스템은 크게 배전급과 송전급으로 구분되며, 송전급은 다시 교류 시스템과 직류 시스템으로 분류됩니다.

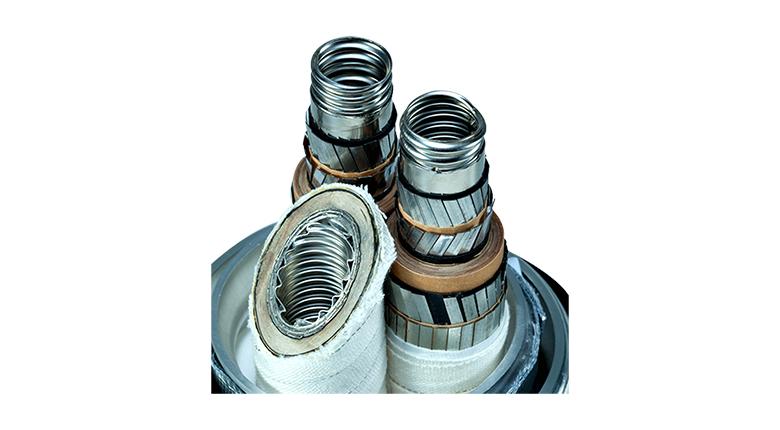

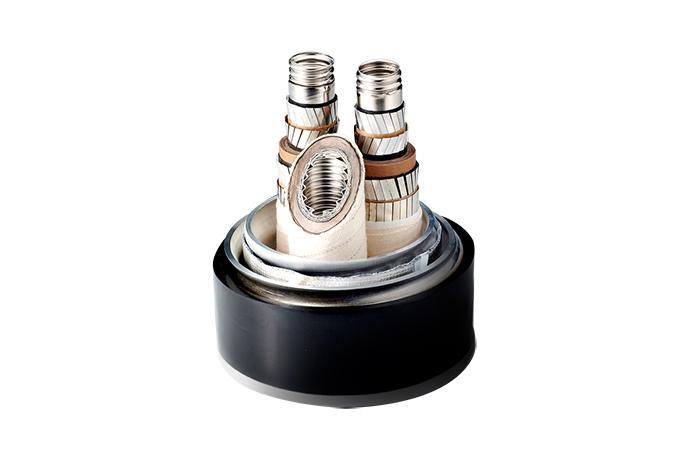

• 배전급 초전도 케이블 시스템 : AC22.9kV 50MVA 및 AC22.9kV 120MVA
- 기존 다(多)회선의 지중 배전 선로를 1회선의 초전도 케이블로 대체
- 변전소 간 송전 선로를 배전급 초전도 케이블로 대체

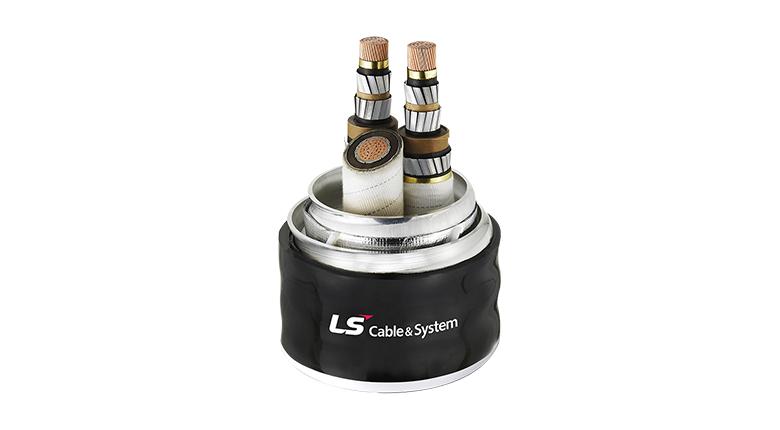

• 송전급 교류 시스템 : AC154kV 600MVA 및 1GVA
- 기존 다(多)회선의 송전 선로를 1회선의 초전도 케이블로 대체(도심 지중의 포화 및 노후 회선 대체 및 신설)
- 변전소 간 회선 감소를 통해 변전소 간소화

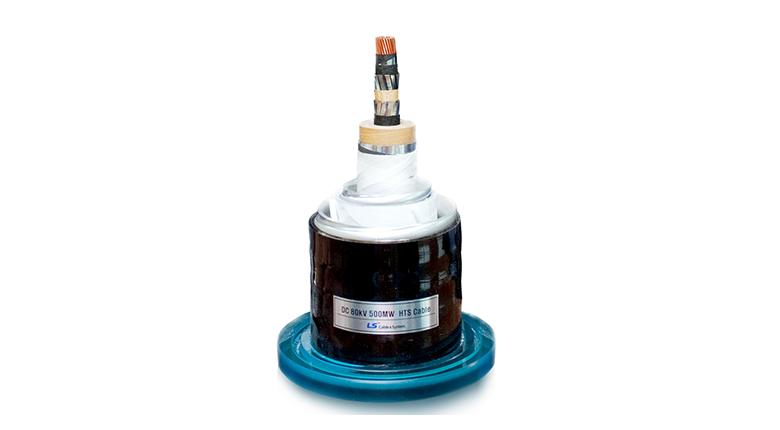

• 송전급 직류 시스템: DC80kV 500MW
- 대용량 장거리 송전
