부분방전(Partial Discharge) 진단 시스템은 초고압 케이블 선로의 포설 및 조립 중의 시공 불량과 케이블 및 접속함의 외상, 열적·전기적·기계적 스트레스 등의 열화로 인한 절연체 이상을 조기에 발견하여 각종 전기사고를 예방하는 진단 시스템입니다. 부분방전 진단 시스템은 절연체 이상으로 발생하는 부분방전 신호를 센서를 통해 취득하는 검출부, 검출된 신호를 분석하는 분석부, 분석된 데이터를 표시하는 표시부로 구성됩니다. 부분방전 진단 시스템은 정기·순시 진단을 위한 휴대용 진단 시스템과 고정·상시 설치되어 실시간 모니터링이 가능한 온라인(On-Line) 진단 시스템이 있습니다.
종류 및 용도

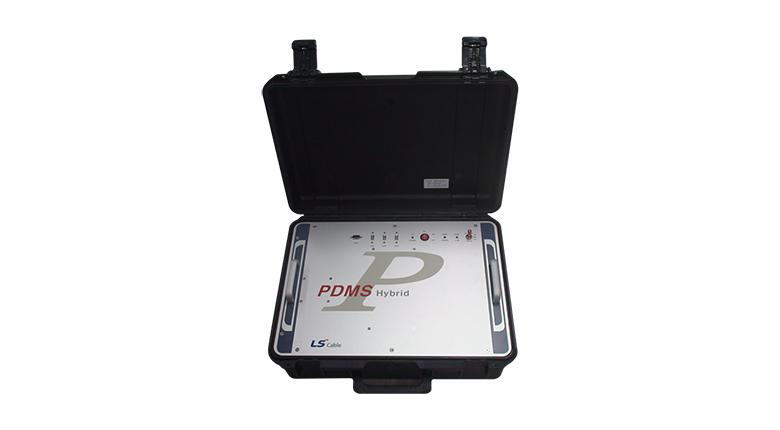

• 휴대용 부분방전 진단 시스템
- 이동이 편리한 구조로 측정 개소를 변경하며 정기적 순시 진단 가능
- 타이머를 사용한 주기적 자동 측정으로 간이 모니터링 가능

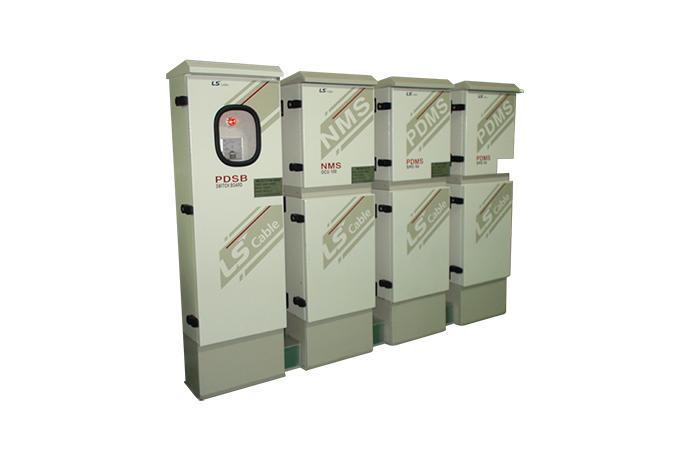

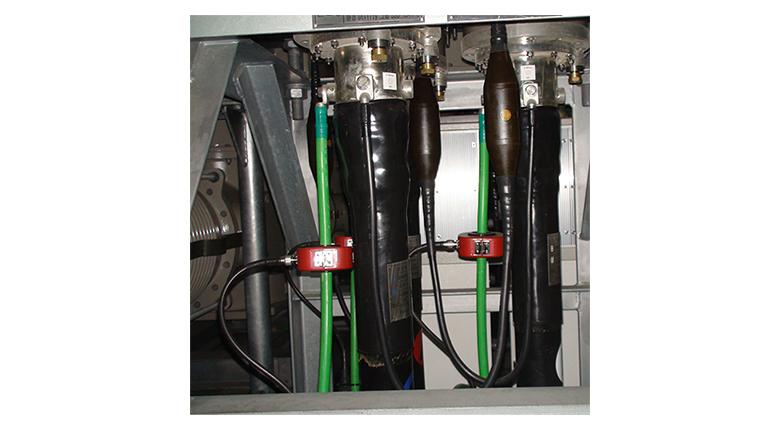

• 온라인(On-Line) 부분방전 진단 시스템
- 여러 개소에 고정/상시로 설치되어 부분방전 신호의 실시간 감시, 진단 및 이력 관리 가능
- 중앙 시스템을 통한 원격 관리
특징 및 기능(휴대용 및 On-Line 시스템 공통)
• 주파수 및 시간 영역 분석 가능
- 주파수 영역 분석뿐만 아니라 시간 영역 분석까지 가능
• 주파수 영역 분석 기능
- 주파수 튜닝 기술을 이용한 최적 측정 주파수 선정 가능
- 부분방전 신호의 주파수 대역별 신호 특성 비교 가능
• 시간 영역 분석 기능
- 부분방전 신호의 펄스 파형 취득 및 특성 분석 가능
- 부분방전 신호의 위치 추정 가능
• 노이즈 게이팅 기능
- 외부 안테나를 이용한 외부 노이즈 제거 가능
특징 및 기능(On-Line 시스템)
• 광통신 네트워크
- 광 네트워크를 활용하여 여러 개소를 동시에 원격에서 진단 가능
• 자동 알람 발생
- 신호 패턴 인식 기술을 이용한 부분방전 발생 시 자동 알람 기능
• 트렌드 및 이력 관리
- 발생된 부분방전 신호의 시간별 트렌드 및 이력 관리
