모델명
GIPAM2000
시리즈
Protection/Measurement/Meter (Device)
전체보기
자료
Catalog-LS ELECTRIC-Digital Protection Measurement
구매정보
provider logo
LS일렉트릭(주)

전력솔루션과 자동화 솔루션, 글로벌 스마트에너지 솔루션 기업, Smart 전력송변전 솔루션, Smart 전력배전 솔루션, Smart 산업자동화 솔루션 등

연락처
1544-2080
이메일
-
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
법적고지 및 안내
제조사
LS일렉트릭(주)[바로가기]
브랜드
-
SKU
133000
제품명
Protection
모델명
GIPAM2000
사이즈
-
중량
-
제품 상세 정보

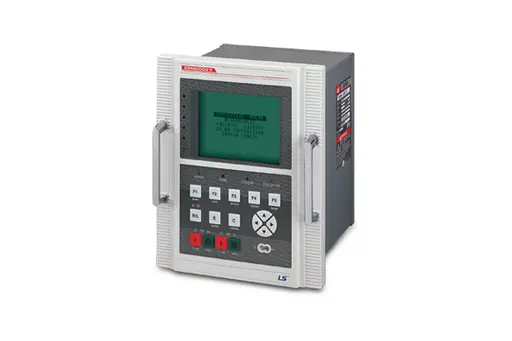

GIPAM2000

Standard multifunction digital power protection monitoring device with various protection and measurement elements - Mono graphic LCD type.



Features

Protection Function

ㆍVarious protection factor (22 protection factors)

ㆍEvent and fault recording (MAX 800 recording)

ㆍVarious measurements and monitoring functions (20 measurements)

ㆍTrip logic and PLC function

ㆍMimic diagram function

ㆍAdvanced power quality measurement (2~13rd Harmonic)

ㆍSelect & Check Before Operating (CBO) functions

ㆍVector diagram

ㆍTime characteristic Curve

ㆍTrip Circuit Supervision (TCS) & Trip Relay Supervision (TRS) Function

ㆍSequence of Events (SOE)

ㆍPT(VT) failure

ㆍHarmonic spectrum

ㆍInput/output points monitoring and control function



Convenience Function

ㆍEasy connecting to PC manager



Communication Function

ㆍVarious communication compatibilities

ㆍIEC61850 communication



Protection factor

Type Usage Protection
GIPAM2000FI Feeder/Incomming OCR (50/51) ,OCGR (50/51N) ,SGR (67G) ,DGR (67N) ,OVR (59) ,OVGR (64G)3) ,UVR (27-1) ,R-UVR (27R) ,
NSOVR (47N) ,POR(47P) ,Reclosing (79) ,Lock-out (86)2)
GIPAM2000M Motor OCR (50/51) ,OCGR (50/51N) ,SGR (67G) ,DGR (67N) ,NSOCR (46) ,POR (47P) ,NSOVR (47N) ,THR (49),
UVR (27-1) ,48/51LR ,Lock-out (86)2)
GIPAM2000T Transformer DFR (87T) ,OCR (50/51-1) ,OCR (50/51-2) ,OCGR (50/51N-1) ,OCGR (50/51N-2) ,Inrush Detector (68)1) ,Lock-out (86)2)

Note

1. DFR (87T) contains Inrush Detector (68).

2. Lock-out (86) can be configured as a PLC Trip Logic

3. OVGR is not connected to the CB_OFF (TRIP circuit) . ( Modify the LOGIC if necessary )



Specification

Rating Specification
Wiring   1P3W, 3P3W, 3P4W
Input Frequency  60Hz/50Hz
Voltage PT  110V
GPT  190V,190/ √3V
Current CT  5A (Option : 1A)
ZCT  200/1.5mA
Control Voltage   AC/DC 110V
Power Consumption   Normal : Max. 30W, Operating : Max. 70W
Burden PT  Max. 0.5VA
CT  Max. 1.0VA
Input Contact 6EA   Digital Input : AC/DC 110V/125V
Output Contact 2EA for Power  AC 250V 16A / DC 30V 16A, Resistive Load 4000VA, 480W
10EA for Alarm  AC 250V 5A / DC 30V 5A, Resistive Load 1250VA, 150W
Tolerance rate Operating value ±5% or 0.01In(Vn)
Operating time ±5% or 20ms
Insulation Resistance   Over DC 500V 100㏁
Insulation Voltage   AC 2kV (1kV) / for 1 min
Impulse Voltage   AC 5kV (3kV) Over 1.2 × 50㎲
Overload Withstand Current circuit  3 In for 3 hours
 20 In for 2 seconds
Voltage circuit  1.15 Vn for 3 hours
Fast Transient Disturbance   Power Input 4kV
 Other Input 2kV (Analog input 1kV)
ESD (Electrostatic Discharge)   Air 8kV
 Contact 6kV
Operation temperature   -10℃ ~ 55℃
Storage Temperature   -25℃ ~ 70℃
Humidity   Within 80% RH, no condensation
Altitude   1000m and below
Others   Non-impact place
 Non-air pollution place
Standard   IEC 60255, IEC 61000-4, KEMC 1120
Weight 8.6kg
