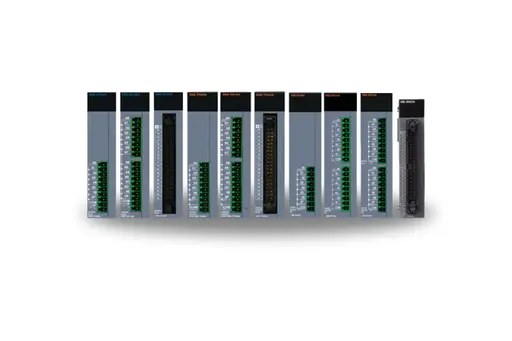

product Image
XGB Digital Input/Output Module
모델명
XBE-DC08A
시리즈
PLC (Smart Automation Solution)
자료
Catalog-LS ELECTRIC-PLC (Smart Automation Solution)-PLC XGB Series catalog
구매정보
provider logo
LS일렉트릭(주)

전력솔루션과 자동화 솔루션, 글로벌 스마트에너지 솔루션 기업, Smart 전력송변전 솔루션, Smart 전력배전 솔루션, Smart 산업자동화 솔루션 등

연락처
1544-2080
이메일
-
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
LS일렉트릭(주)[바로가기]
브랜드
-
SKU
133050
제품명
XGB Digital Input/Output Module
모델명
XBE-DC08A, XBE-DC16A, XBE-DC32A, XBE-TN08A, XBE-TP08A, XBE-TN16A, XBE-TP16A, XBE-TN32A, XBE-TP32A, XBF-AD04C, XBE-RY08A, XBE-RY16A, XBF-DV04C, XBF-DC04C, XBE-DR16A, XBE-DN32A, XBE-DN32A
사이즈
-
중량
-
제품 상세 정보

XGB Digital Input/Output Module

Various Digital I/O

- 8/16/32 points



Specification



Specification \ Modal XBE-DC08A XBE-DC16A XBE-DC32A
Input point 8 points 16 points 32 points
Rated input voltage/current DC 24V / 4mA
Operation voltage range DC 20.4 ~ 28.8V (Ripple rate < 5%)
Input resistance 5.6kΩ
Response time Off → On 1 / 3 / 5 / 10 / 20 / 70 / 100ms (setting by CPU parameter) Initial value: 3ms
On → Off
Insulation pressure AC 560Vrms / 3 Cycle (altitude 2000m)
Insulation resistance 10MΩ or more by megger
COMMON method 8 points / COM 16 points / COM 32 points / COM
Internal current consumption 30mA 40mA 50mA

Specification \ Modal XBE-TN08A XBE-TP08A XBE-TN16A XBE-TP16A XBE-TN32A XBE-TP32A
Type Sink Source Sink Source Sink Source
Output point 8 point 16 point 32 point
Rated load voltage DC 12 / 24V
Load voltage range DC 10.2 ~ 26.4 V
Max. load current 0.2A / 1point 0.2A / 1point, 2A / COM
Off leakage current 0.1mA or less
Max. voltage drop (On) DC 0.4V
Response time Off → On 1mA or less
On → Off 1mA or less (Rated load, resistive load)
Common method 8 points / COM 16 points / COM 32 points / COM
Internal current consumption 40mA 60mA 120mA
External
power supply
Voltage DC 12 / 24V ± 10% (Ripple voltage ≤ 4 Vp-p)
Current 10mA or less (DC 24V connection) 20mA or less
(DC 24V connection)



Item XBF-AD04C
Analog
range
Item Voltage Current
Range DC 1 ~ 5V, DC 0 ~ 5V, DC 0 ~ 10V,
DC -10 ~ 10V
(Input resistance 1MΩ min )
DC 4 ~ 20mA
DC 0 ~ 20mA
(Input resistance 250MΩ )
Digital
Output
Type 16bit binary data (Data : 14bit)
Range Unsigned value 0 ~ 16000
Signed value -8000 ~ 8000
Precise value 1000 ~ 5000 (1 ~ 5V),
0 ~ 5000 (0 ~ 5V),
0 ~ 10000 (0 ~ 10V)
4000 ~ 20000 (4 ~ 20mA),
0 ~ 20000 (0 ~ 20mA)
Percentile value 0 ~ 10000
Resolution 1/16000
0.250mV (1 ~ 5V) 0.3125mV(0 ~ 5V)
0.625mV (0 ~ 10V) 1.250mV(±10V)
1.0μA (4 ~ 20mA)
1.25μA (0 ~ 20mA)
Max. conversion speed 1ms/channel
Max. absolute input DC ±15V DC ±3mA
Analog Input Channels 4 channel/module
Insulation method Photo-coupler insulation between input terminal and PLC power
(no insulation between channels)
Connection terminal 15-point terminal block
Occupied I/O points Fixed type : 64points
Current
consumption
DC 5V 110mA
DC 24V 100mA
