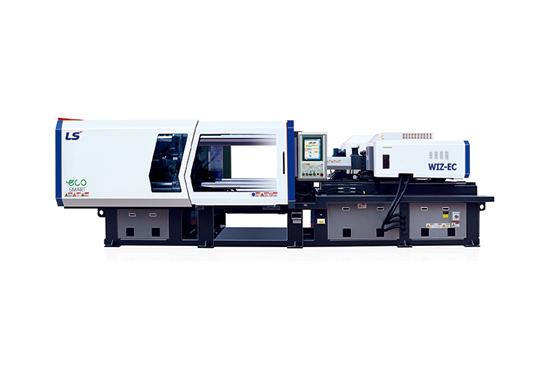

이색 이재질 사출성형기는 다양한 색상 또는 재질을 성형하는 사출기 방식으로 여러 개의 사출장치와 인덱스 유닛으로 구성됩니다. 다양한 디자인 구현, 색상표현 및 생산공정 단축 등의 장점으로 다양한 산업분야에 사용되고 있습니다. LS 엠트론의 WIZ-EC 이색 이재질 사출기는 그 동안의 축적된 기술(사출성형에 필요한 부대장비 및 특수 제어기술 등)을 적용하여 고객에게 정밀하고 효율적인 토탈 솔루션을 제공하고 있습니다.





공압 Stopper

stopper 교체용이
테이퍼 stopper 위치보정 용이



외장형 분배기

분배기 교체 및 포트 확장성 용이
회전판 간소화(회전판 내부 냉각라인 없음)
분배기 교체 및 포트 확장성 용이



회전판 서보모터 구동

AC servo motor를 사용한 index unit 채용으로 금형 회전 시간 단축 및 위치 정밀도 향상
* 금형 회전시간(0.9초 이내) 실현 (150ton)
* 금형 회전시간(1.20초 이내) 실현 (250ton)
* 금형 회전시간(1.80초 이내) 실현 (400ton)
* 위치 정밀도 0.006°



동급 최대 회전판 사이즈

국내 최대 size의 타이바 간격과 형개거리 연장
* 인덱스 UNIT size ø805(150ton)
* 인덱스 UNIT size ø1100(250ton)
* 인덱스 UNIT size ø1320(400ton)



고강성 센터프레스 형판

Multi 캐비티 금형의 성형성 향상
형판 변형 최소화



KEBA CONTROLLER 적용

실시간 데이터 설정 및 조작
알기쉬운 사용자 중심의 UI
USB 포트, 키스위치(옵션)
1,2차 사출 개별 제어
- 수동 운전 버튼



압력우선/속도 우선 모드

성형품에 따라 사용자가 모드 선택
암력 우선 모드(후육 및 외관 중요 제품)
속도 우선모드(박육 제품)



사출량 증대
자사모델 대비 13~27% 증대



고출력, 고응답 서보모타
사출속도 Maximum 300mm/s



서보모터 개별제어 동시동작

계량중 형개/형개중 회전/승압중 사출
싸이클 타임 단축
