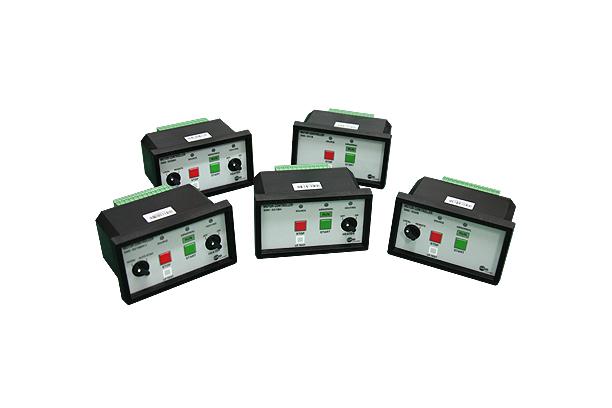

Motor Controller SMC-500B Series
2~3 stand-by start
2 speed reversible start
2 speed start
reversible start
constant start
SMC-500B SERIES의 MOTOR CONTROLLER는 다기능 복합 기능의 SMC-500 SERIES에서 파생된 SERIES이며 MOTOR의 직입 기동형의 단순 기능만 탑재하여 소형 경량화, START PANEL의 원가 및 공수 절감을 할 수 있도록 특수 개발 고안된 제품입니다.
또한 SMC-500 SERIES 대비 크기를 1/2로 축소하여 Start panel 크기를 더욱 더 축소가 가능하도록 하였습니다.
특장으로는 조선, 플랜트, 발전, 철강, 석유화학, 수자원 관리 등 열악한 환경에 적합하도록 외장재는 절연강도가 높고 가벼우며, 충격 및 내화학성이 강한 난연성의 PC 재질로 되어 어떠한 조건의 환경에도 쉽고, 안전하게 적용할 수 있도록 IP65로 구성하였습니다.
ORDERING INFORMATION
ELECTRICAL AND MECHANICAL SPECIFICATIONS
INPUT POWER SOURCE | RATING | AC 22V 50 / 60Hz | |
VARIATION | CONTINUOUS :AC 22V ±10% | MAXIMUM :AC 22V ±20% | |
SURGE TRANSIENT | 2kV 50uVs line / earth : 1kV 50uVs line / line [IEC 1000-4-5/1995] | ||
POWER CONSUMPTION | 20VA [MAX.]---Inside Control Fuse : 250Vac 2A [miniature glass tube] | ||
TIMER SPECIFICATION Controlled by digital circuit] | ACCURACY [Ta : ambient temperature] | less than ± 1% [-10℃ < Ta < +45℃] less than ± 5% [-20℃ < Ta < -10℃, +45℃ < Ta < +55℃] | |
RATING OF PUSH BUTTON FOR START, STOP | 250Vac, 3A [p.f=0.4], [-25℃ < Ta < +55℃] - Life Expectancy : Mechanical life 250,000 cycles Electrical life - 100,000 cycles | ||
RATING OF SELECTOR SWITCH FOR AUTO / MANUAL, HEATER | 250Vac, 3A [p.f=0.4], [-25℃ < Ta < +55℃] - Life Expectancy : Mechanical life 250,000 cycles Electrical life - 100,000 cycles | ||
RATING OF EXTERNAL T.B FOR CONNECTION | 600V / 15A[-30℃ < Ta < +105℃], 1000V / 9A [-30℃ < Ta < + 105℃] | ||
RATING OF CONTROL RELAY FOR ELECTROMAGNETIC CONTACTOR | APPLICATION CIRCUIT | | |
LIFE EXPECTANCY | Mechanical life - 30,000,000 cycles / Electrical life - 100,000 cycles | ||
SIGNAL OUTPUT [250Vac 0.3A : p.f=0.4] | Stand-by, stand-by started [5sec.], Overload, Low pressure, Power fail, Abnormal stop, CPU fail | ||
ELECTRICAL INSULATION RESISTANCE | Above 200㏁ between live part and enclosure | ||
DIELECTRIC STRENGTH | 2.5kVac, 1min between 88 control line [P1, P2, P3,P4, P5] and enclosure |
※ For details, please refer to the catalog data.
