Phase : 1Ø, 3Ø
Frequency : 50Hz / 60Hz
Voltage : AC110 / 220 / 380 / 440V
발전소로부터 전기 공급이 중단되거나 전압 변동, 주파수 변동 등의 장애가 발생해도 전기를 안정적으로 사용할 수 있도록 해주는 필수 장치입니다. 동시에 평상시에 측전지에 전원을 저장해 두고 장애가 발생 시 축전지에 저장되어 있는 전원 소스를 이용하여 기기에 고효율, 고정밀의 안정된 전원을 공급하도록 합니다.
각종 제어 및 경보 조작은 전면에 부착된 터치 스크린으로 구현이 가능함으로써 사용자의 편의를 도모하였습니다.
UPC SERIES CONTROLLER가 적용된 AC UPS는 비상 전원 공급 장치로 사용될 수 있도록 구성한 제품으로써 IGBT 제어기술을 적용하여 AC 전원 공급에 이상이 발생할 경우 BATTERY의 충전량에 따라 일정 시간 부하에 양질의 AC 전원을 공급할 수 있도록 고안 개발된 복합적인 고기능 제품입니다

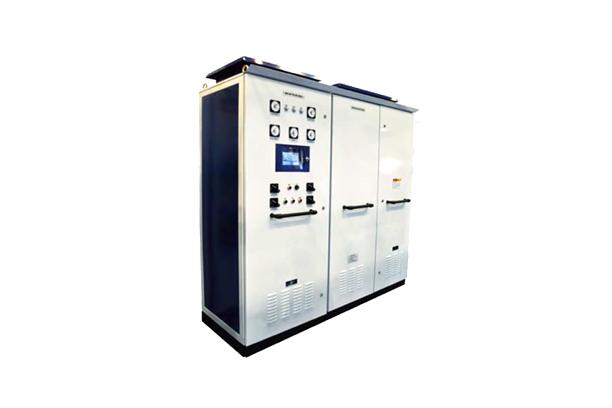

특장으로는 전면 DOOR에 광각 아날로그 METER를 적용하여 제어와 별도로 일반인이 쉽게 출력 전압과 전류를 상시 확인토록 하여 제품의 실시간 상태를 식별할 수 있도록 구성하였으며 입력 측에 절연 TRANSFORMER를 적용하여 1차 / 2차 간의 입력과 출력 간의 절연 처리를 완벽하게 구현하였습니다.
ORDERING INFORMATION
SPECIFICATIONS
DESCRIPTION | STANDARD SPECITICATION | ||
GENERAL | PHASE | 1Φ / 3Φ | |
CAPACITY | 10 / 20 / 30 / 50 / 100 / 200k VA | ||
COOLING | FORCED AIR COOLING | ||
OPERATION MODE | 100% CONTINOUS | ||
RECTIFIER & CHARGER | CONTROL | THYRISTOR PHASE CONTROL | |
SEMICON | I.G.B.T PWM | ||
INPUT | INPUT VOLTAGE | 110 / 220 / 380 / 440Vac | |
VOLTAGE RANGE | ± 10% | ||
INPUT FREQUENCY | 50 / 60Hz, ±5% | ||
OUTPUT | OUTPUT VOLTAGE | 110 / 220Vac | |
OVERLOAD DURATION | 120%, 10min. | ||
THD | < 3% | ||
AUDIBLE NOISE | WITHIN 60 dBA | ||
FREQUENCY RANGE | ±1Hz | ||
CREST FACTOR OF LOAD CURRENT ON NON-LINEAR LOAD | 2.8:1 | ||
INSTALLATION ALTITUDE | WORKING : UNDER 2000m ABOVE THE SEA LEVEL KEEPING : UNDER 2000m ABOVE THE SEA LEVEL | ||
INSTALLATION TEMPERATURE | WORKING : 0 ~ 45℃ | ||
KEEPING : -20 ~ 60℃ | |||
INSTALLATION HUMIDITY | RELATIVE HUMIDITY 10 ~ 95℃ | ||
DC VOLTAGE | 120 / 240V DC | ||
BATTERY | TYPE | Lead Acid / Ni Cd | |
INSTALLATION | CABINET TYPE |
