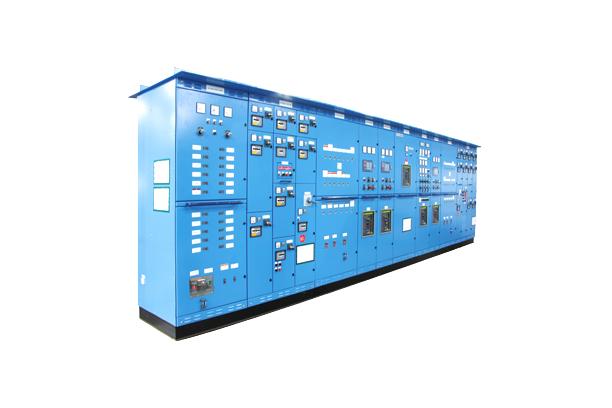

Main Switchboard
철강 및 강철 SUS Angle에 의한 견고한 상자형으로 구성되어 있으며 선상에서 발생되는 충격, 진동 및 단락 사고 등으로 야기되는 기계적, 전기적 및 온도에 의한 Stress에 충분히 견딜 수 있도록 설계 되었습니다.
1. 배전반의 설치장소는 반의 전면 및 후면에서 접근이 용이합니다.
2. 가연성 기체 및 산성 기체로부터 영향을 받지 않는 환기구가 설치된 벽쪽에 설치되어야 합니다.
3. 반위에 배관이 설치될 경우는 배관에 대한 적절한 조치를 취해야 합니다.
Rating and Technical Specification
Type | Totally-enclosed, dead-front, Floor standing multi-cubicle |
Rated Voltage | 500V AC (up to 690V AC, Option |
Rated Current | 9000A MAX(withstand current:300kA,Asym.Peak) |
Rated Frequency | 50/60Hz |
Construction
Frame Work | Formed sheet steel or substantial box-frame |
Access | Front and rear (Front only, Option) |
Protection degree | IP22(IP23,Option) |
Handrail | Front and rear |
Power line inlet | Bottom or upper part of rear (top part,option) |
