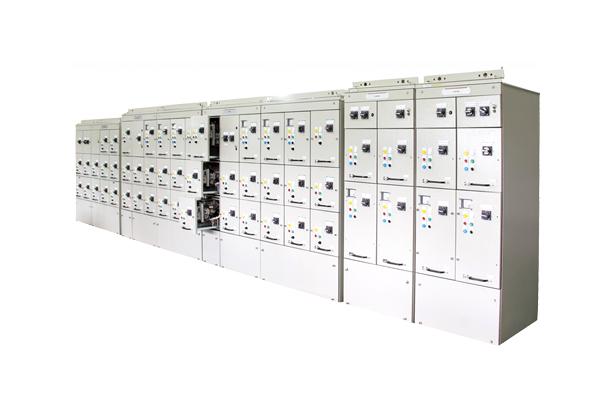

Group Starter Panel
1. 반내에서 별도의 전선 통로관 설치 및 제어용 Terminal Block과 전력용 Terminal Block 의 구분설치로 안전도 향상뿐만 아니라 보수점검이 매우 용이합니다.
2. 케이블의 인입 및 인출은 반상부 또는 반하부에서 가능토록 되어있습니다.
3. 전동기의 용량,제어 System에 따라 각 Starter Unit의 크기가 표준화 되어있어 배전반의 증설계획 및 Unit의 배열결정이 용이합니다.
Group Starter Panel - Construction (Drawable type)
Features | HGS7BB | HGS7BF | HGS7BW(Wall-Mounting) |
---|---|---|---|
Applicable Standard | IEC 60439-1,bs5486,VDE 0600-500 | ||
Regulation | ABS,BV,DNV,GL,KR,LRS,NVE,RINA,NK,IEEE45 | ||
Rated Voltage | 500V AC (Up to 690V AC, Option) | ||
Themal Withstand | Up to 130k A rms/1 sec | ||
Electronic Dynamic Withstand | Up to 330k A,ASYM,Peak | ||
Frame Work | Formed sheet steel or substantial box-frame | ||
Access | Front and Rear | Front | Front |
Protection Degree | IP21 (Up to IP44) | ||
Power Line Inlet | Bottom | Bottom / Upper |
