1. 개 요

○ 본 장비는 R, G, B, HD, VD 신호를 절체시키는 장치로써 16개의 R, G, B, H, V 신호를
    받아 1개의 출력으로 절체시켜주는 장비이다.

○ 장비의 전면에 Control Switch가 부착되어 있으며, 외부 통신장비(운영 S/W)와
    Interface 제어가 가능하도록 통신 Port가 내장되어 있다,

○ 입 • 출력 단자가 D-sub Connector로 제작되어 사용이 용이하다.

○ 통신상태를 확인 가능하도록 전면에 통신상태 표시 LED가 부착되어 있으며, 정전/전원
    OFF시에도 Memory Back-up 기능이 내장되어 있어 입 • 출력 연결상태를 저장하고
    있다.

○ 장비의 후면에 Lamp 출력과 접점 입력을 받을 수 있어, 16개의 선택 Switch를 별도로
    설치하여 개별 제어를 할 수 있다. (옵션)

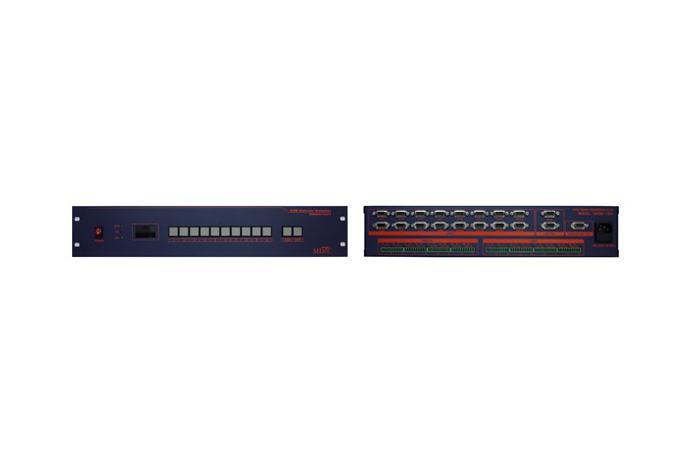

2. 외형도

3. 성능 및 규격

○ Video Part
  - Input/Output number : 16 x 1
  - Input/Output type : RGBHV
  - Input/Output connector : d-sub 15pin
  - Input/Output level : analog RGB : 1.2Vp-p Max, H-Sync, V-Sync : TTL level
  - Input/Output impedance : 75Ohm ± 1%
  - Bandwidth : 600 MHz (-3 dB), fully loaded

○ Remote Control Part
  - Serial control : 1 RS-232, D-sub 9pin connector
  - Lamp out : +12V
  - Remote input : dry Contact

○ Case & Power Part
  - Power source : AC 85 ~ 240V, 50 ~ 60Hz
  - Temperature : 0℃ ~ 40℃
  - Power consumption : below 30Watt
  - Type : 19" Rack type
  - Dimensions : 483(W) * 89(H) * 300(D) mm
