1. 개 요

○ 본 장비는 1개의 R, G, B, H, V 신호를 받아 동일한 신호 16개의 R, G, B, H, V 신호로
    분배 • 출력하는 장비이다.

○ R, G, B, H, V 입력 신호를 모니터 등 각기 다른 RGB Display 장치에 (PROJECTOR,
    RGB SW 등.) 분배 시켜주는 R, G, B, H, V 분배기이다.

○ 특성은 Low Loss 및 왜율이 없는 깨끗한 특성의 신호분배기 기능을 가지고 있다.

○ 전면에 전원 ON / OFF Switch가 부착되어 있고, 후면 연결단자는 입 • 출력 단자가
    D-Sub Connector로 제작되어 사용이 용이하다.

○ 7 Output Port에는 DDC (Display Date Channel) 기능이 내장되어 VGA카드가 모니터
    의 정보를 읽어서 인지한 후 VGA카드가 모니터에 맞는 새로운 정보를 설정할 수 있는
    기능이 있다.

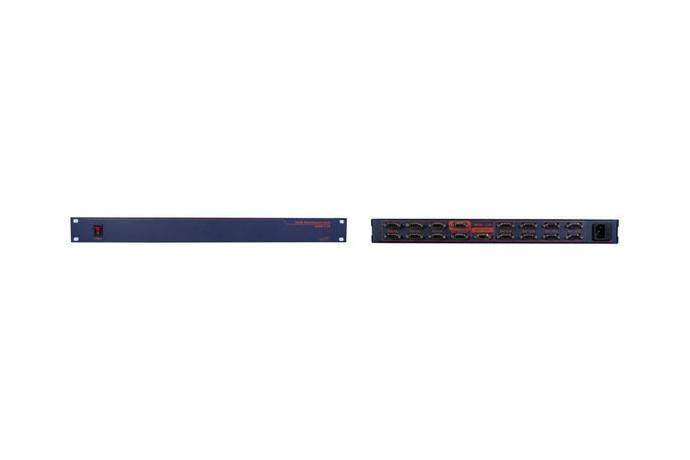

2. 외형도

3. 성능 및 규격

○ Video Part
  - Input/Output number : 1 x 16
  - Input/Output type : RGBHV
  - Input/Output connector : d-sub 15pin
  - Input/Output level : analog RGB : 1.2Vp-p Max, H-Sync, V-Sync : TTL level
  - Input/Output impedance : 75Ohm ± 1%
  - Bandwidth : 600 MHz (-3 dB), fully loaded

○ Case & Power Part
  - Power source : AC85 - 240V 50 - 60Hz ±10%
  - Temperature : 0℃ ~ 40℃
  - Power consumption : below 20Watt
  - Type : 19” Rack type
  - Dimensions : 483(W) * 44.5(H) * 300(D) mm
