1. 개 요

■ 본 장비는 DVI(Digital Visual Interface)신호를 분배, 절체시키는 장비로서, 18개의 DVI
    신호를 입력신호를 받아 입/출력간 신호의 저하 및 간섭없이 18개의 DVI출력신호로 절체
    시켜주는 교환장치이다.

■ 디지털신호의 선명한 화질 및 색상을 구현하며, 디스플레이의 EDID DATA 호출 및
    저장 기능을 지원, WINDOWS의 PLUG & PLAY 기능을 지원한다.

■ TMDS Mode신호의 완벽하게 구현한 장비로 DDC/HDCP 지원.

■ 리클럭킹 & 이궐라이제이션 기술 - 디지털신호를 재구성 및 복원하여 보다 먼 거리
    전송가능.

■  HPD(Hot plug Detect)를 지원.

■ 전면의 조작 KEY로 원하는 입•출력을 제어할 수 있으며, RS-232C & LAN(TCP/IP)
    를  이용하여  Remote 제어 및 통신상태를 확인할수 있는 LED를 채용하였다.

■ 전원 OFF시에도  Memory Back-up 기능이 있으며, 스위칭 상태를 확인 할 수 있는 LCD
    Display Panel 및 입.출력 LED Switch 채용하였다.

■ 전원 이중화 구성(Dual Power)으로 전원 이상시 자동으로 예비 Power Supply에 의해
    안정적인 전원공급이 가능하다.

■ 최대 18입력 X 18 출력이 가능하며 입/출력 모듈타입에 의한 채널구현으로 3채널씩
    입/출력카드증설이 가능하다.(3X3 - 18X18)

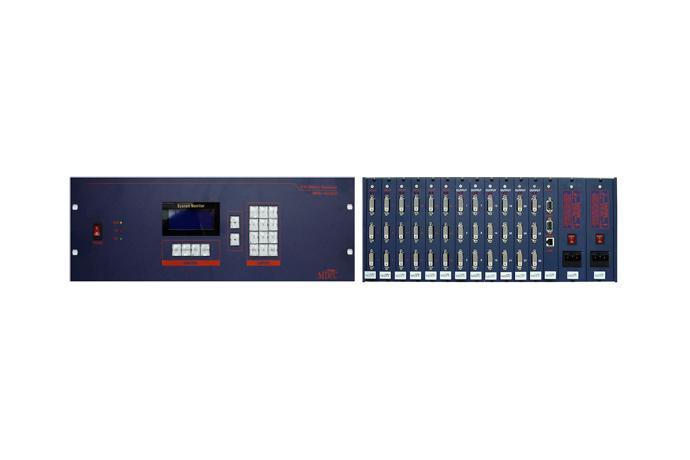

2. 외형도

3. 성능 및 규격

■ DVI Part
  - Input/Output number : 18 x 18
  - Input/Output type : TMDS signals, Digital RGB,DVI-D Single link
  - Input/Output connector : DVI-I Dual Link Female
  - Resolum range : to WUXGA 1080p 1920x1200 60Hz
  - Maximum data rate : 6.75Gbps(2.25Gbps per color)
  - Standards DVI 1.0, HDMI 1.3
  - Equalization Automatic
  - Re-clocking Automatic

■ Remote Control Part
  - Serial control : 1 RS-232, D-sub 9pin connector
  - Ethernet control(Option) : 1 RJ-45 female connector

■ Case & Power Part
  - Power source : Auto dual Power AC 85 ~ 240V 50 ~ 60Hz
  - Temperature : 0℃ ~ 40℃
  - Power consumption : Below 50Watt
  - Type : 19” Rack Type
  - Dimensions : 483(W) * 178(H) * 300(D) mm
