1. 개 요

■ 본 장비는 하나의 HDMI(High-Definition Multimedia Interface)신호를 입력 받아 4개의
    출력으로 신호의 왜곡 또는 감쇄 없이 분배하는 장비이다.

■ 최대 60Hz에서 1920 x 1200 또는 1080p까지의 고해상도의 HDMI 신호를 지원하며,
    다수의 디스플레이 장치에(Project, PDP, LCD TV, LCD Monitor 등.) 연결 사용한다.

■ Automatic input cable equalization 기능

■ 전면 HDMI 입력신호 유/무 검출 LED 및 HDCP 호환

■ Dip 스위치 설정에 의한 각 출력신호의 증폭기능(Preemphasis)

■ 전면에 DDC 설정 기능이 있으며 ALL PORT(Monitor, PC, 영상기기 등) HOT PULG &
    PLAY에 의한 EDID STRUCTURE V.1.3 완벽 지원.

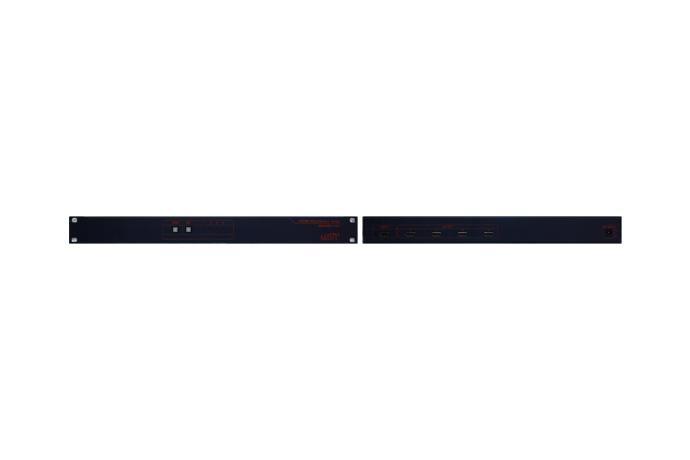

2. 외형도

3. 성능 및 규격

■ HDMI Part
  - Input/Output number : 1 x 4
  - Input/Output type : HDMI and HDCP
  - Input/Output connector : HDMI Type A
  - Resolution range : UP to WUXGA, 1080p, 1920 x 1200, 60Hz
  - Maximum data rate : 6.75Gbps(2.25Gbps per color)
  - Standards DVI 1.0, HDMI 1.3
  - Equalization Automatic
  - Re-clocking Automatic

■ Case & Power Part
  - Power source : DC 5V, 2A(Power adaptor)
  - Temperature : 0℃ ~ 40℃
  - Power consumption : Below 10Watt
  - Type : 19" Rack type
  - Dimensions : 483(W) * 44.5(H) * 150(D) mm
