1. 개 요

○ 본 Touch Panel은 17형으로 Control PC, Main Control Unit (MMCU-100S,150S,200S,
   250S,300S 등.)에 연결하여 프로그램에 의한 시스템제어를 위하여 사용하는 장비이다.

○ Lcd Touch Panel은 PC 본체와 USB 통신포트를 사용하여 Key Board와 Mouse가
    없이도 사용할 수 있는 Touch Panel Monitor 이며, 초음파 방식이다.

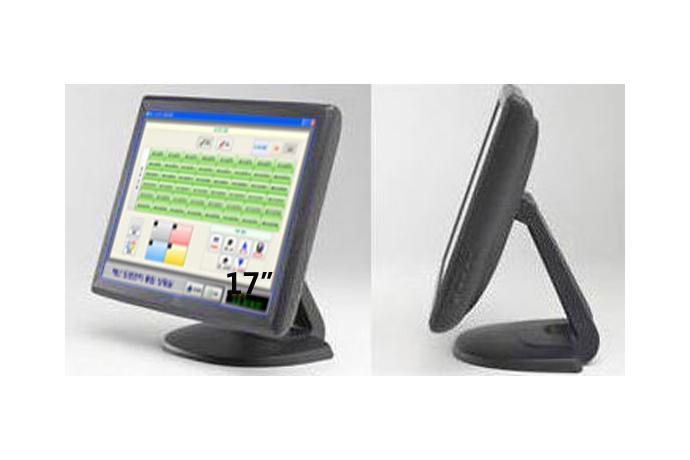

2. 외형도

3. 성능 및 규격

○ General Part
  - Case/bezel color : Dark gray
  - Display Size : 17”형 diagonal
  - Useful screen area : Horizontal: 13.4" (338 mm), Vertical: 10.6" (270 mm)
  - Monitor dimensions : Width: 15.4" (391 mm), Height (inc. base): 14.4" (366 mm),
                                         Depth (inc. base): 8.0" (203 mm)
  - Resolution : 1280 x 1024
  - Colors : 16.2 million with dithering
  - Brightness  LCD panel : 280 cd/m2
  - Touchscreen : IntelliTouch (five-ultrasonic cables.)
  - Touch Interface : Dual (Serial/USB)
  - Response time : 25 msec (typical)
  - Viewing angle(typical, from center) : Horizontal (left/right): ±70° or 140° total,
                                                               Vertical (up/down): 63°/60° or 123° total
  - Contrast ratio : 450:1 (typical)
  - Input video format : RGB analog
  - Input sync format : Separate H & V sync, composite sync, sync-on-green
  - Input video signal connector : Mini D-Sub 15-Pin VGA type
  - Input frequency : Horizontal: 31.5-80 kHz, Vertical: 56.3-75 Hz
  - Vesa mount : 100 mm
  - Agency approvals : UL/cUL, FCC, CE, TÜV-GS, VCCI, IC, C-Tick

○ Power Part
  - Power source : AC100-240V , 50/60Hz
