1. 개 요

○ 본 장비는 4채널 Audio Volume Controller로서 Audio Level 조정을 Remote로 제어시
    사용하는 장비이다.

○ Remote 장비의 Volume을 제어할 때 사용하는 Unit으로서 Audio 증폭전단에 연결하여
    사용하는 장비이다.

○Touch Screen (운영 S/W)이나 Key-Pad에서 일정 DATA를 보내면 Volume Control
   Unit CPU에서 수신하여 Audio Level 값을 UP/DOWN 처리한다.

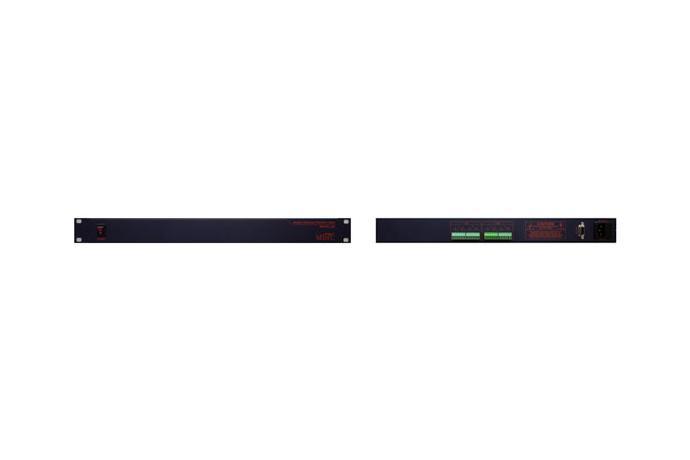

2. 외형도

3. 성능 및 규격

○ General Part
  - Audio input / Output : balance 4ch(wago jack)
  - Processor : 89C59
  - Level : 2.2Vp-p ±10%
  - Impedance : balance 600ohm
  - S/N : below 70dB
  - Memory : 32Kbyte

○ Remote Control Part
  - Serial control : 1 RS-232, D-sub 9pin connector

○ Case & Power Part
  - Power source : AC 85 ~ 240V 50 ~ 60Hz
  - Temperature : 0℃ ~ 40℃
  - Power consumption : Below 30Watt
  - Type : 19” Rack Type
  - Dimensions : 483(W) * 44.5(H) * 300(D) mm
