1. 개 요
○ 본 장비는 회의실, 강의실등에 사용되는 다기능 Remote Control Key Pad로써 Main
Control Unit 와 통신 연결하여 다수의 장비들을 통합제어 하는데 사용되는 장비이다.
○ Key-Pad 전면에 제어용 Switch가 부착되어 제어코져 하는 기능을 원 터치로 제어
가능토록 구성되어 있으며 Main Control Unit(MMCU-100S,MMCU-150S,
MMCU-200S,MMCU-300S)와 통신으로 연결 사용한다.

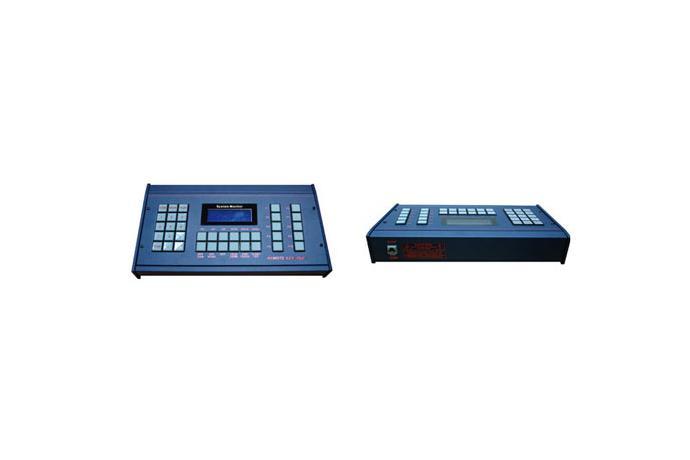

2. 외형도
3. 성능 및 규격
○ General Part
- Communication method : RS-232C/422
- Communication speed : 8 bit, 1 stop bit, none parity, 9600bps
- Status display : LCD display
- Serial control : 1 RS-232, RJ-45jack
- Memory : RAM 32K
- Control Key : 40 key
- Control List : Matrix Switcher, VTR, DVD, DECK, Projector…
○ Case & Power Part
- Power source : DC 9V 1A(Power adaptor)
- Temperature : 0℃ ~ 40℃
- Type : 19” Rack Type
- Dimensions : 345.5 (W) * 147(H) * 47(D) mm
