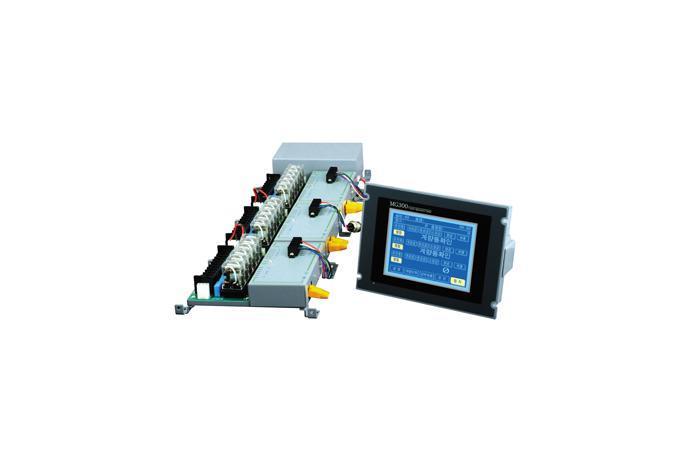

- MG300 : 3연식 TOUCH CONTROLLER
- 외부입력 : 시작, 정지, 배출, 잔량배출, 영점, 센서 총 18접점 (6접점ⅹ3)
- TOUCH 화면에서 외부입력을 원터치로 구현가능
- 설정값, 대공급값, 소공급값, 낙차값 표시기능 (설정값 입력 Page 별도로 존재)
- 장비설정(FUNCTION)과 중량조정 등 각종표시를 한글 구현화 함으로 사용자와 대화식 설정
- TOUCH와 콘트롤 모듈과의 통신거리 약 2m
- RFI/EMI 차폐기능
- 외부 Noise에 대한 차폐대책(PHOTO-COUPLER)
- 정전시 데이터 기억기능(BACK-UP)
- 자기 진단 및 자기고장 회복기능(WATCH-DOG)
TECHNICAL INTRODUCE
● 간편한 제어
릴레이 제어 출력은 AC 110V/0V, 220V 전압 출력이며 별도의 릴레이 제어 필요없습니다.
중량 Display 부 : FONT 크기 60, 5자리 표시(5.7인치 TOUCH)
● 편리한 터치기능
모든 설정 및 중량조정 각종 표시를 한글 구현화 시켰으며 간편한 터치를 이용한 계량으로 보다 편리하게 사용할 수 있습니다.
계량방법 및 계량품번 선택을 위한 퀵 버튼이 존재하며 운전중, 소공급, 낙차, 완료, 배출, 영점 상태표시를 역광으로 표시하여 식별하기가 용이합니다.
각종 에러상태를 한글로 표시하며 날짜, 시간표시 및 수정이 가능하고 99개의 설정값 메모리를 입력시킬 수 있습니다.
| SPECIFICATIONS |
| 인터페이스 |
RS232(외부), RS422(내부), PRINTER |
| 입력감도 |
1㎶/D 이상 |
| 로드셀 인가전압 |
DC 10V |
| 비직선성 |
0.01%FS |
| A/D 분해방식 |
시그마-델타방식 |
| A/D 변환속도 |
200times/sec |
| A/D 외부분해도 |
1/20,000(max) |
| 디스플레이부 |
5.7inch 터치LCD, CCFL BACK LIGHT |
| DOT SIZE |
320 X 240 |
| 전압 |
AC 85~265V, 50/60Hz Free Voltage |
| 제품중량 |
약 4Kg |
