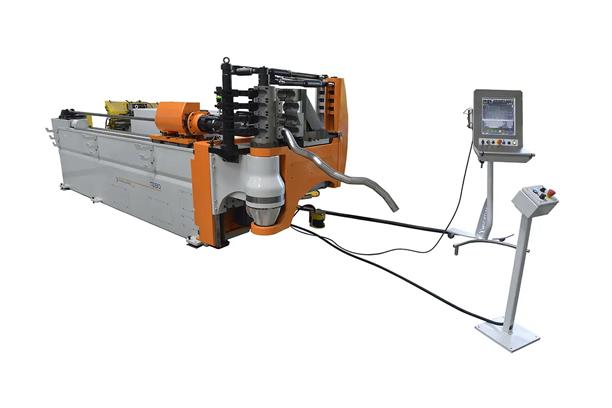

CNC 튜브 벤더 TE 라지
모델명
TE50I
시리즈
튜브 벤딩 기계
자료
Catalog-Numalliance-CNC Tube Bender TE Large
구매정보
provider logo
누말리언스

콜드 포밍, 와이어 벤딩머신, 튜브 벤딩 머신, 튜브 엔드 포밍 머신, 와이어 커팅 머신 등

연락처
+33 3-29-58-36-15
이메일
korea@komachine.com
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
누말리언스[바로가기]
브랜드
-
SKU
137085
제품명
CNC 튜브 벤더 TE 라지
모델명
TE50I, TE63/TE63LR, TE80, TE102, TE152
사이즈
-
중량
-
제품 상세 정보

제품군 : 튜브 벤딩 기계(Tube Bending Machines)
CNC 튜브 벤더 TE 라지 (TE Large) 기술 소개



주요 특징
  • 0.80~6x0.12" / 20~152x3mm
  • 용례: 자동차 H.V.A.C.A., 구조물
  • 섀시 부품, 배기 시스템
  • 하이드로포밍된 부품개요
  • 전기 벤딩 기계
  • 적층형 다중반지름
  • 맨드릴과 롤 벤딩을 사용하거나 사용하지 않는 벤딩
  • 신속한 툴링 전환을 위한 완전 자동화 시스템
  • 곡선 벤딩 자동화된 생산 셀에 쉽게 통합
  • 벤딩과 보완 작업을 결합할 수 있음
작업자 / 기계 간 인터페이스
  • 독자적인 소프트웨어로 구동되는 산업 등급 PC
  • 19" 터치스크린의 다국어 대화 및 프로그래밍 인터페이스
  • 시뮬레이션 프로그램
  • 추가 입출력(I/O)
  • 인터넷 연결: 원격지원 및 채팅방
  • 3D 측정장치의 자동보정 피드백
  • 도구 편집기를 통해 복잡한 부품 프로그래밍 가능
  • 부품 설정을 용이하게 하는 시뮬레이션 도구
  • 슬로우 모션으로 프로그램 실행



  TE50I TE63/TE63LR TE80 TE102 TE152
최대 튜브 ø 2x.08" at 85 Ksi / 50x2 mm at 600N/mm² 2.5x.08" at 58 Ksi / 76x2 mm at 400N/mm² 3.2x.08" at 58 Ksi / 80x2 mm at 400N/mm² 4x.08" at 85 Ksi / 102x2 mm at 600N/mm² 6x.08” at 85 KSI/ 152x2 mm at 600N/mm²
튜브 길이 120"/3000 mm 120" / 3000 mm 120" / 3000 mm 120" / 3000 mm 120" / 3000 mm
최대 벤딩 반경 11.8 / 300 mm 11" / 280 mm 11.8" / 300 mm 11.8" / 300 mm 19.7" / 500 mm
벤딩 도구 6
Left or right
4
Left or right
5 (in option)
Right
3 (optional)
Right
1
right



CNC 튜브 벤더 TE 라지 (TE Large)로 제작된 부품의 예

이 기업의 다른 제품
누말리언스
콜드 포밍, 와이어 벤딩머신, 튜브 벤딩 머신, 튜브 엔드 포밍 머신, 와이어 커팅 머신 등
Founded in 1986, NUMALLIANCE Group is one of the leading providers of turnkey productivity solutions for cold-forming metal wire, tube, and flat-stock. The company has developed its know-how far beyond bending. Numalliance solutions can also integrate secondary operations such as notching, cutting, punching, chamfering, welding, threading, embossing, robotization, thermal stabilization, 3D control, and auto-correction of resulting programs. All of Numalliance’s automated production machines and cells are designed and manufactured in France (6), and in North America: USA (Lebanon, Ohio) and Mexico (Querétaro). Our solutions are sold around the world, banking on its 11 subsidiaries and technical sales offices (USA, Mexico, China, India, Russia, Slovakia, Germany, Brazil, Romania) and its network of 40 agents. Therefore they meet the expectations of all types of sectors: automotive, aeronautics, agriculture, construction, sanitary, furniture, medical, shop equipment, and more! The company Numalliance accompanies its customers all around the world and offers them a reactive and attentive service. Numalliance’s innovative solutions are recognized worldwide for their quality, accuracy, productivity and flexibility. Bring a whole new dimension to your production and make your factory a showcase for Industry 4.0! At Numalliance, our Research and development team is constantly developing ever more efficient tools. Thanks to the integration of our digital solutions and equipment such as robots or AGVs, we will bring speed and precision to the production of your parts. Always to improve your productivity, while guaranteeing ease of use, Numalliance will be able to assist you in making your factory a showcase for Industry 4.0, at the cutting edge of the latest technologies.
