제품군 : 튜브 벤딩 기계(Tube Bending Machines)

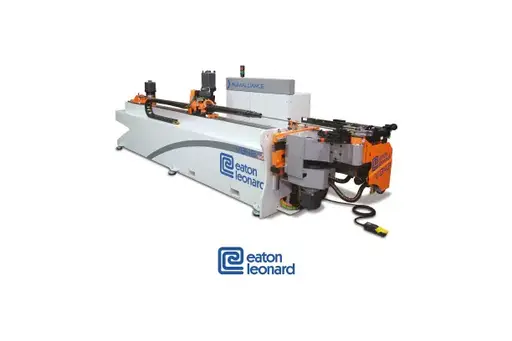

VB 미디움 (VB Medium) 기술 소개
유연한 멀티 스택 및 빠른 툴링 전환 - Eaton Leonard
주요 특징
|
사용자 / 기계 간 인터페이스
|
VB 25 ELEC | VB 25 ELEC DR | VB 42 ELEC | VB 42 HTorque | |
---|---|---|---|---|
공칭튜브 OD | 1,0x0,1" / 25,4x3 mm | 1,0x0x1" / 25,4x3 mm | 1,5x.08" at 58 KSI / 42,2 mm at 400N/mm² | 2,0x,08 at 58 KSI / 50,8x2 mm at 400N/mm² |
튜브 길이(표준) | 59,0" / 1500 mm | 59,0" / 1500 mm | 117" / 3000 mm | 117,0” / 3000 mm |
최대 벤딩 반경 | 5,0" / 125 mm | 3.0" / 76,2 mm | 6,0" / 150 mm | 150 mm (6,0") 210 mm (8,25") |
최대 벤딩 반경 | 단일 스택 표준 다중 스택 옵션 좌우 회전 |
다중 스택 표준 좌우 회전 |
단일 스택 표준 다중 스택 옵션 좌우 회전 |
단일 스택 표준 다중 스택 옵션 좌우 회전 |
VB 미디움 (VB Medium)으로 제작된 부품의 예
