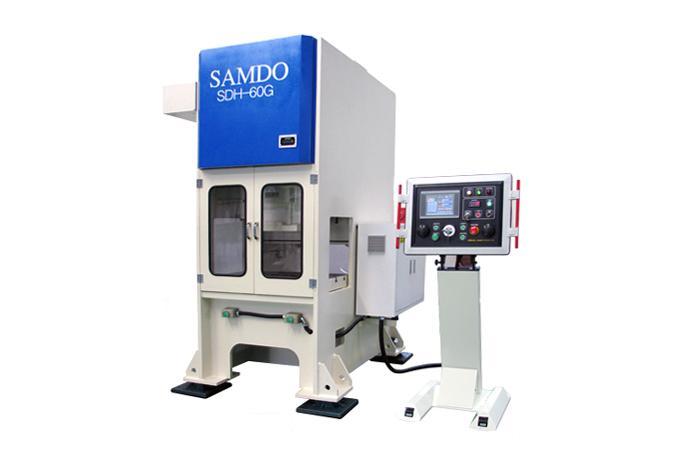

SDH-60G 특징
구동 메커니즘에 편심기어를 적용한 프레스로 제품 성형구간에서 슬라이드 저속 구현
- 하사점에서 저속 가공에 의한 가공정밀도 향상
- 가공 시 발생하는 충격, 소음감소로 금형수명 연장
초정밀 리니어 베어링을 슬라이드 가이드 장착
- 슬라이드 상하 운동시 흔들림과 평행도의 오차를 줄여 내구성 강화
- 위치적 특징으로 편심하중에 대한 영향을 최소한으로 감소시킴
사용자 편의를 고려한 전동/수동 슬라이드 조절장치는 0,01mm 미세조정이 가능
유압식 스크류 고정장치를 적용하여 나사공차 틈새 "제로"유지
고토크의 클러치브레이크를 자체 개발 적용함
출고시 정적 동적 정밀도 측정을 통하여 신뢰성 보장
SDH-G Specification
Item | unit | SDH-60G | SDH-80G | SDH-110G | SDH-150G | SDH-200G | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
능력 | Capacity | Ton | 60 | 80 | 110 | 150 | 200 | ||||||||||
스트로크 | Stroke | mm | 60 | 60 | 60 | 60 | 80 | ||||||||||
스트로크 수 | S. P. M | S.P.M | 200 | 180 | 150 | 130 | 100 | ||||||||||
다이하이트 | Die Height | mm | 320 | 350 | 400 | 400 | 400 | ||||||||||
슬라이드 조절량 | Slide Adjustment | mm | 50 | 70 | 70 | 70 | 70 | ||||||||||
슬라이드 면적 | Slide Area | mm | 520 x 310 | 700 x 550 | 800 x 480 | 900 x 500 | 1000 x 600 | ||||||||||
볼스타 면적 | Bolster Area | mm | 870 x 520 | 900 x 600 | 1100 x 700 | 1200 x 700 | 1300 x 800 |
