1. 개요

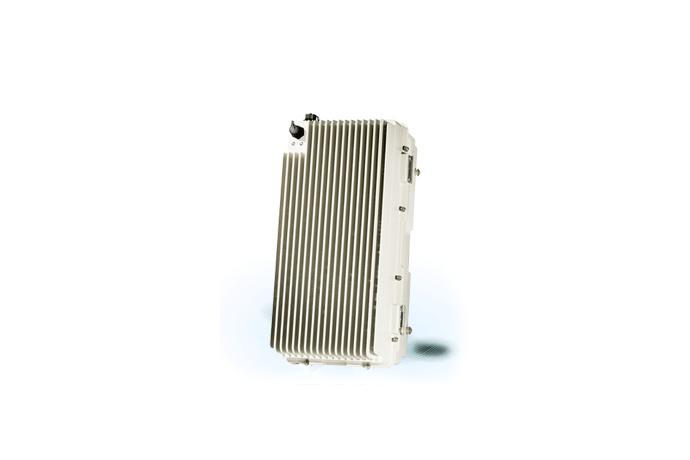

통화량이 많은 대도시나 중소도시 등 신호가 미약한 서비스 지역을 대상으로 기지국 커버리지 확대 음영지역을 해소하기 위한 Multi Band(800㎒/1.8㎓/2.1㎓) 광중계기
2. 특징
① 디지털 신호처리와 전송방식 적용으로 전송 손실 최소화에 따른 원거리 전송 가능
② Digital 신호의 장점을 살린 망 운용 확장 성 증가.(Multi-drop, Cascade)
③ 기능, 경보기능, 제어기능 및 유무선 통신방식을 이용하여 설정 값 변경 및 장비 설정 상태, 작업 내역, Alarm History 등을 조회할 수 있는 Local GUI기능을 제공
④ 안테나 제거 시 장비 보호를 위해 순방향 출력단에 isolator를 내장
⑤ MIMO 구성시 최대 5단 Cascade 구조의 지원이 가능하며, 장애시 절체가능한 Optic 모듈 사용
3. 규격
순서 | 항목 | CDMA | LTE | LTE | |
1 | 주파수 [MHz] | FWD | 1860~1870 | 884~894 | 2110~2120 |
RVS | 1770~1780 | 839~849 | 1920~1930 | ||
2 | 이득 | FWD | 57dB | 55dB | 58dB |
RVS | 45dB | 45dB | 45dB | ||
3 | 입력범위 | FWD | +5dBm/Total | +10dBm/Total | +0dBm/Total |
RVS | -65dBm/Total | -65dBm/Total | -65dBm/Total | ||
4 | 최대출력 | FWD | 44.7dBm/Path | 43dBm/Path | 46dBm/Path |
RVS | -20dBm/Path | -20dBm/Path | -20dBm/Path | ||
5 | 방열방식 | Natural Convection | |||
6 | 동장온도 | -20℃ ~ +60℃ | |||
7 | 저장온도 | -20℃ ~ +60℃ | |||
8 | 습도 | 5~95% (Non-condensing) | |||
9 | SIZE(mm) | 290(W) x 607(H) x 341(D) |
