특징

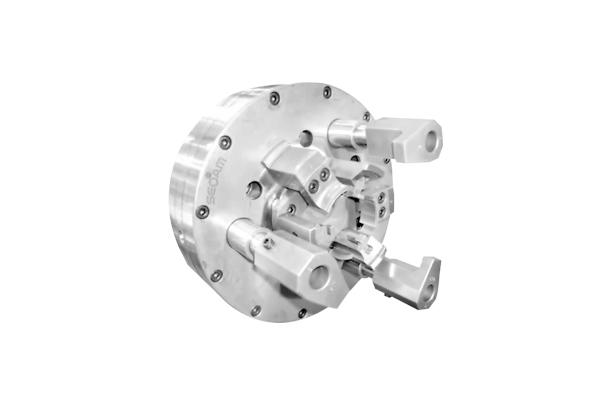

• 내·외경 CLAMP가 불가능한 가공물의 단면을 끌어 당기며 CLAMP하는 용도의 척.
• 별도의 가공물의 위치 결정 구조 또는 CENTERING 구조 필요.
도면 이미지
제원 및 사양
사양표
사양 형식 | 플런져 스트로크 | 허용 실린더력 | 최대 정적파악력 | 최고 사용회전수 |
SM-2F,-3F 06 | 15 | 17.65(1800) | 13.73(1400) | 3600 |
SM-2F,-3F 08 | 20 | 26.47(2700) | 20.59(2100) | 2900 |
SM-2F,-3F 10 | 25 | 35.29(3600) | 27.45(2800) | 2400 |
SM-2F,-3F 12 | 25 | 35.29(3600) | 27.45(2800) | 2100 |
SM-2F,-3F 15 | 25 | 44.12(4500) | 35.29(3600) | 1800 |
SM-2F,-3F 18 | 25 | 44.12(4500) | 35.29(3600) | 1600 |
사양 형식 | 중량 | 적용실린더 | Jaw Stroke Swing | Jaw Stroke Strate | |
SM-2F,-3F 06 | 11 | YAH-100 | 11 | 4 | |
SM-2F,-3F 08 | 21 | YAS-125 | 15 | 5 | |
SM-2F,-3F 10 | 35 | YAS-150 | 20 | 5 | |
SM-2F,-3F 12 | 47 | YAS-150 | 20 | 5 | |
SM-2F,-3F 15 | 97 | YAS-150 | 20 | 5 | |
SM-2F,-3F 18 | 133 | YAS-200 | 20 | 5 |
치수표
항목 형식 | A | C | D | E | F | G | H |
SM-2F,-3F 06 | 165 | 104.77 | 45 | 55 | 80 | 16 | 5 |
SM-2F,-3F 08 | 210 | 133.35 | 65 | 75 | 95 | 19 | 19 |
SM-2F,-3F 10 | 254 | 171.45 | 85 | 95 | 105 | 23 | 23 |
SM-2F,-3F 12 | 304 | 171.45 | 110 | 120 | 105 | 23 | 23 |
SM-2F,-3F 15 | 381 | 235 | 140 | 155 | 120 | 32 | 5 |
SM-2F,-3F 18 | 457 | 235 | 175 | 192 | 130 | 32 | 5 |
항목 형식 | K | L | M | Bro | J MAX | J MIN | |
SM-2F,-3F 06 | 36 | 3-M10 | M16 | 140 | 85 | 70 | |
SM-2F,-3F 08 | 36 | 3-M12 | M20 | 170 | 90 | 75 | |
SM-2F,-3F 10 | 46 | 3-M16 | M24 | 220 | 105 | 80 | |
SM-2F,-3F 12 | 46 | 3-M16 | M24 | 220 | 105 | 80 | |
SM-2F,-3F 15 | 50 | 3-M20 | M27 | 300 | 115 | 90 | |
SM-2F,-3F 18 | 50 | 3-M20 | M30 | 300 | 115 | 90 |
