특징

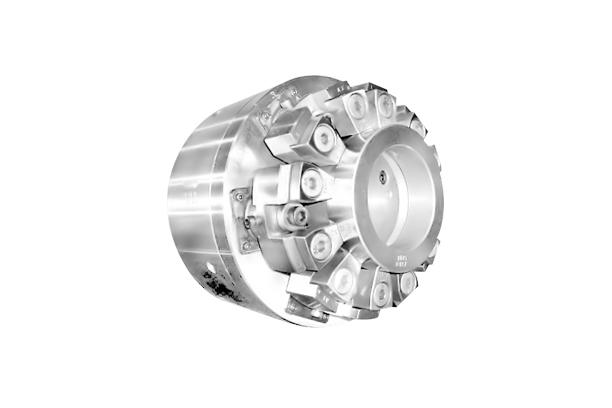

• 얇은 파이프 형상의 가공물을 CLAMP하여 고정밀도의 진원도를 얻고자 할 용도.
• 6개의 JAW가 2개씩 한 쌍으로 3SET로 묶여 자동 지향하게 된 구조.
도면 이미지
제원 및 사양
사양표
사양 형식 | 죠 스트로크(직경) | 플런져 스트로크 | 허용 실린더력 | 최대 정적파악력 | 최고 사용회전수 |
SM-TIL 08 | 8 | 4 | 39.2(4000) | 29.4(3000) | 3000 |
SM-TIL 10 | 8 | 4 | 58.8(6000) | 44.1(4500) | 2600 |
SM-TIL 12 | 8 | 4 | 78.5(8000) | 67.7(6900) | 2200 |
사양 형식 | 중량 | 적용실린더 | Gripping dia(out) | Gripping dia(inside) | GD2 | |
SM-TIL 08 | 36 | YAS-125 | 40~132 | 150~210 | 1.27(0.13) | |
SM-TIL 10 | 50 | YAS-150 | 50~160 | 190~254 | 2.74(0.28) | |
SM-TIL 12 | 71 | YAS-150 | 60~200 | 230~304 | 6.57(0.67) |
치수표
항목 형식 | A | C | F | J | K | L | M | N Max | N Min |
SM-TIL 08 | 230 | 133.4 | 50 | 22 | 3-M16 | 44 | 14 | 31 | 27 |
SM-TIL 10 | 254 | 133.4 | 50 | 22 | 3-M16 | 59 | 18 | 35 | 31 |
SM-TIL 12 | 304 | 171.4 | 60 | 22 | 6-M16 | 65 | 22 | 35 | 31 |
항목 형식 | O | P | R | S | X | Bro | G MAX | G MIN | |
SM-TIL 08 | 5 | 38 | 35 | M20 | 33 | 170 | 84.5 | 80.5 | |
SM-TIL 10 | 5 | 46 | 40 | M24 | 39 | 190 | 87 | 83 | |
SM-TIL 12 | 5 | 50 | 50 | M27 | 42 | 220 | 112 | 108 |
