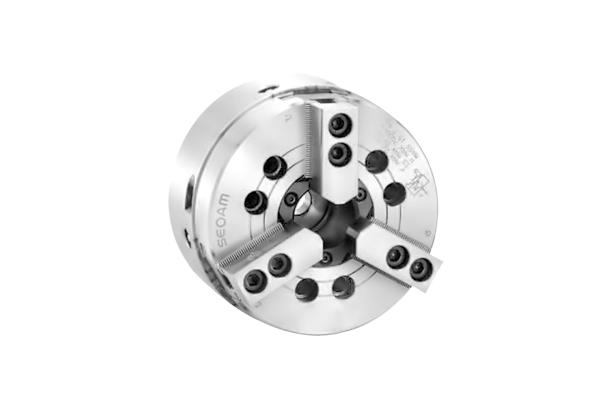

특징
• 척 내부에 원심력에 의한 파악력 손실을 감소시키는 추가 내장되어 있어 고속 회전을 할 때에도 초기 파악력을 유지시켜 주며, 안정적 절삭 가능.
도면 이미지
제원 및 사양
사양표
사양 형식 | 관통경(직경) | 죠 스트로크(직경) | 플런져 스트로크 | 파악경(최대) | 파악경(최소) | 허용 실린더력 |
SM-SPD 06 | 33 | 5.5 | 12 | 165 | 13 | 19.60(2000) |
SM-SPD 08 | 46 | 7.4 | 16 | 210 | 11 | 30.39(3100) |
SM-SPD 10 | 65 | 8.8 | 19 | 254 | 31 | 37.25(3800) |
SM-SPD 12 | 78 | 10.6 | 23 | 304 | 34 | 48.04(4900) |
SM-SPD 15 | 117.5 | 10.6 | 23 | 381 | 30 | 69.61(7100) |
사양 형식 | 최대 정적파악력 | 최고 사용회전수 | 중량 | 적용실린더 | GD2 | |
SM-SPD 06 | 50.00(5100) | 6700 | 14.9 | YAH-06 | 0.24 | |
SM-SPD 08 | 76.47(7800) | 5600 | 25.5 | YAH-08 | 0.59 | |
SM-SPD 10 | 97.06(9900) | 4500 | 36.1 | YAH-10 | 1.27 | |
SM-SPD 12 | 126.47(12900) | 3500 | 30.4 | YAH-12 | 3.0 | |
SM-SPD 15 | 176.47(18000) | 2800 | 111 | YAH-15 | 9.1 |
치수표
항목 형식 | B | C | D | E | H | J | K | L | M | N | O | P |
SM-SPD 06 | 135 | 104.78 | 82.552 | 48.8 | 20 | 98 | 15 | 6-M10 | 33 | 4 | 6.5 | 16.28 |
SM-SPD 08 | 165 | 133.35 | 106.375 | 61 | 25 | 110 | 18 | 6-M12 | 39 | 5 | 6.5 | 19.46 |
SM-SPD 10 | 210 | 171.45 | 139.719 | 84.5 | 30 | 114 | 24 | 6-M16 | 45 | 5 | 8 | 24.21 |
SM-SPD 12 | 210 | 171.45 | 139.719 | 96 | 30 | 125 | 23 | 6-M16 | 51 | 5 | 8 | 24.21 |
SM-SPD 15 | 281 | 235 | 196.869 | 139 | 43 | 154 | 30 | 6-M20 | 70 | 5 | 10 | 29.36 |
항목 형식 | R | S | T | U | W | A1 | A2 | F MAX | F MIN | G MAX | G MIN | |
SM-SPD 06 | 31 | 12 | M42XP1.5 | 33 | 20 | 175 | 165 | 27.5 | 24.75 | 26.25 | 8.25 | |
SM-SPD 08 | 35 | 14 | M55XP2.0 | 46 | 25 | 215 | 210 | 35.7 | 32 | 31.25 | 10.25 | |
SM-SPD 10 | 40 | 16 | M75XP2.0 | 65 | 30 | 254 | 254 | 50 | 45.6 | 33.75 | 11.25 | |
SM-SPD 12 | 50 | 21 | M88XP2.0 | 78 | 33 | 304 | 304 | 58 | 52.7 | 48.75 | 11.25 | |
SM-SPD 15 | 62 | 22 | M130XP2.0 | 117.5 | 33 | 381 | 381 | 82 | 76.7 | 46.75 | 13.75 |
