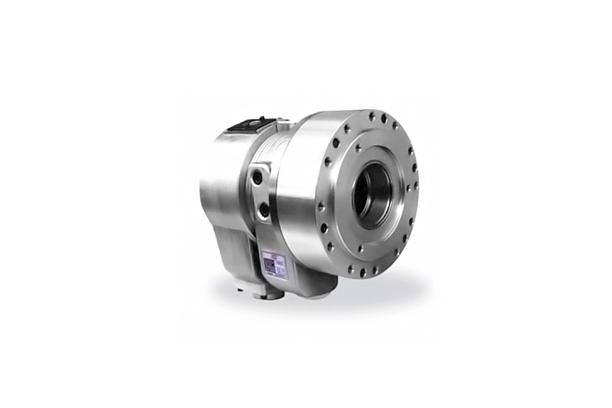

특징

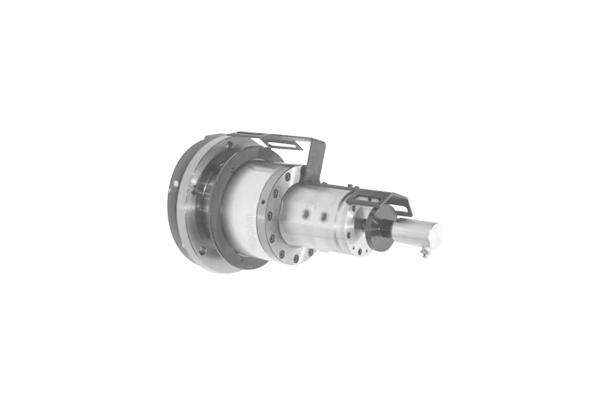

• 이 실린더는 두개의 피스톤이 있으며, 두 피스톤은 독립적으로 작동하는 실린더.
• 주로 한 개의 피스톤은 공작물을 CLAMP하는데 사용하며, 다른 한 개의 피스톤은 보조 CLAMP, CENTERING, 또는 공작물의 취출(EJECTOR)등에 사용.
도면 이미지
제원 및 사양
사양표
사양 형식 | 최고 사용회전수 | 중량 | 피스톤 단면적(압축) | 피스톤 단면적(인축) | 최고 사용 유압력 |
SM-YDP 125 | 5000 | 43 | 113/89 | 47/40 | 35 |
SM-YDP 140 | 4500 | 46 | 144/120 | 47/40 | 35 |
SM-YDP 160 | 4000 | 52 | 191/167 | 47/40 | 35 |
사양 형식 | GD2 | Cylinder Dia Piston 1 | Cylinder Dia Piston 2 | Piston Stroke Piston 1 | Piston Stroke Piston 2 | |
SM-YDP 125 | 1.27(0.13) | 125 | 80 | 35 | 20 | |
SM-YDP 140 | 1.76(0.18) | 140 | 80 | 35 | 20 | |
SM-YDP 160 | 2.45(0.25) | 160 | 80 | 50 | 20 |
치수표
항목 형식 | A | C | D | E | F | N Max | N Min |
SM-YDP 125 | 258 | 228 | 180 | 216 | 173 | 67 | 32 |
SM-YDP 140 | 273 | 243 | 195 | 231 | 173 | 67 | 32 |
SM-YDP 160 | 293 | 263 | 215 | 251 | 188 | 85 | 35 |
| |||||||||||||||||||||||||||||
